Инструкция по эксплуатации Sony DSR-PD170P
Страница 133

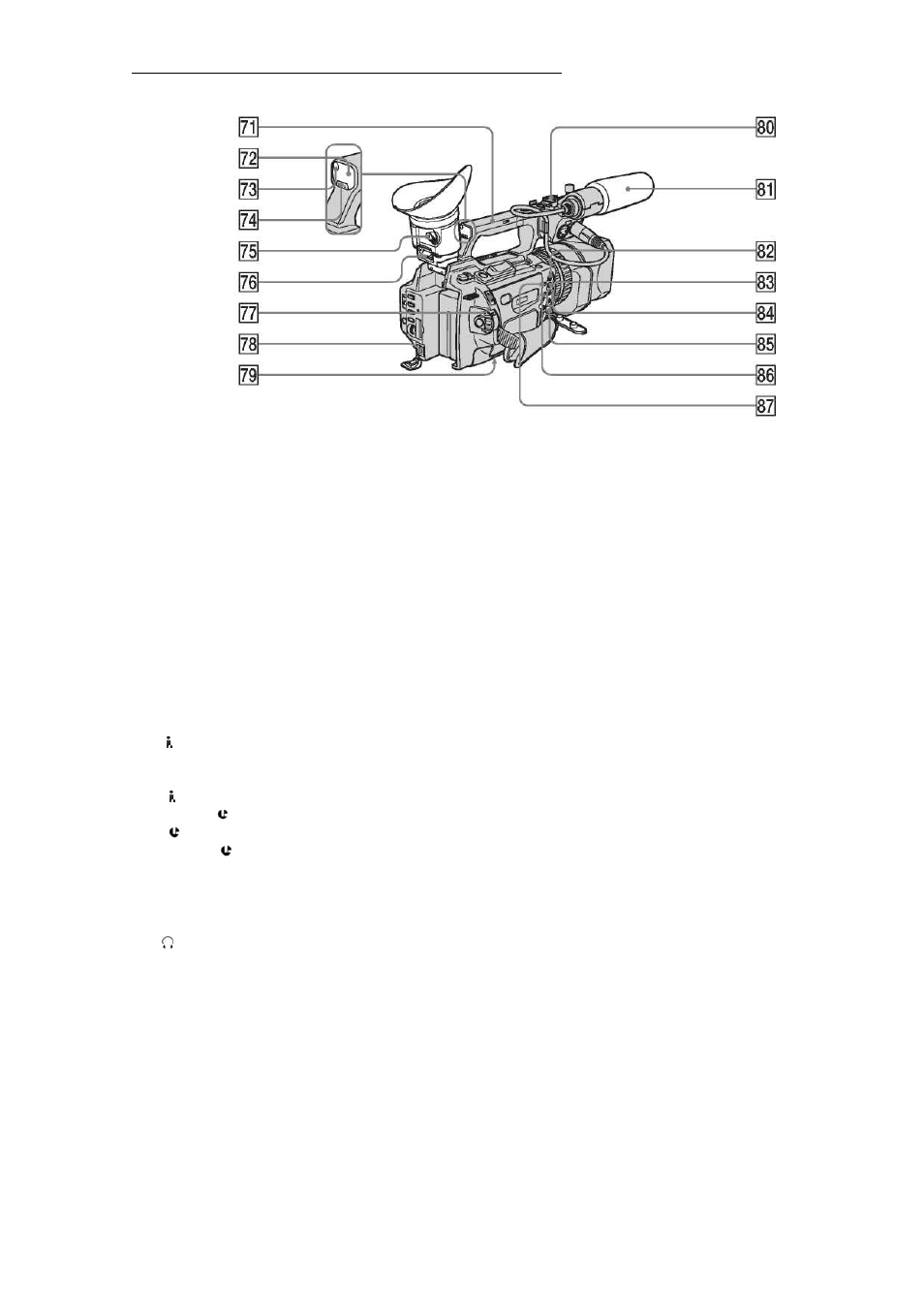

Глава 11 – Назначение частей и органов управления камкордера
[71] Ручка для переноски
[72] Сенсор дистанционного управления
[73] Лампа индикации записи сигнала камеры
[74] Кнопка CUSTOM PRESET (Специальная предустановка)
[75] Рычажок регулировки линзы видоискателя
[76] Крючок фиксатора видоискателя
[77] Переключатель EJECT (Выброс)
[78] Гнездо DC IN (Вход постоянного напряжения)
[79] Резьбовое отверстие для крепления камкордера на штативе
Проверьте длину штативного винта, которая не должна превышать 6,5 мм. В противном случае вы не смо-
жете надежно закрепить камкордер на штативе, и винт может повредить камкордер.
[80] Колодка для дополнительных устройств
[81] Микрофон
[82] Гнездо S VIDEO
[83] Гнездо VIDEO
[84] Гнездо AUDIO CH1/CH2 (Звуковой сигнал, канал 1/2)
[85] DV-интерфейс
Знак i.LINK – торговая марка Sony Corporation и указывает, что данное изделие соответствует специфика-
циям IEEE 1394-1995, включая последующие изменения.
DV-интерфейс совместим с i.LINK.
[86] Гнездо LANK
LANC = Local Application Control System (Система управления местными прикладными задачами).
Гнездо LANC используется для управления ЛПМ и функциями подключенных к камкордеру перифе-
рийных устройств. Это гнездо имеет то же назначение, что и гнездо, обозначаемое CONTROL L или RE-
MOTE.
Для подсоединения к гнезду LANC данного камкордера мы рекомендуем использовать VCT-870RM про-
изводства Sony.
[87] Гнездо наушников
При использовании наушников сигнал на громкоговоритель не подается.
Мы рекомендуем использовать наушники Sony MDR-ED238SP.
