HASZNÁLATI ÉS KARBANTARTÁSI UTASÍTÁSOK

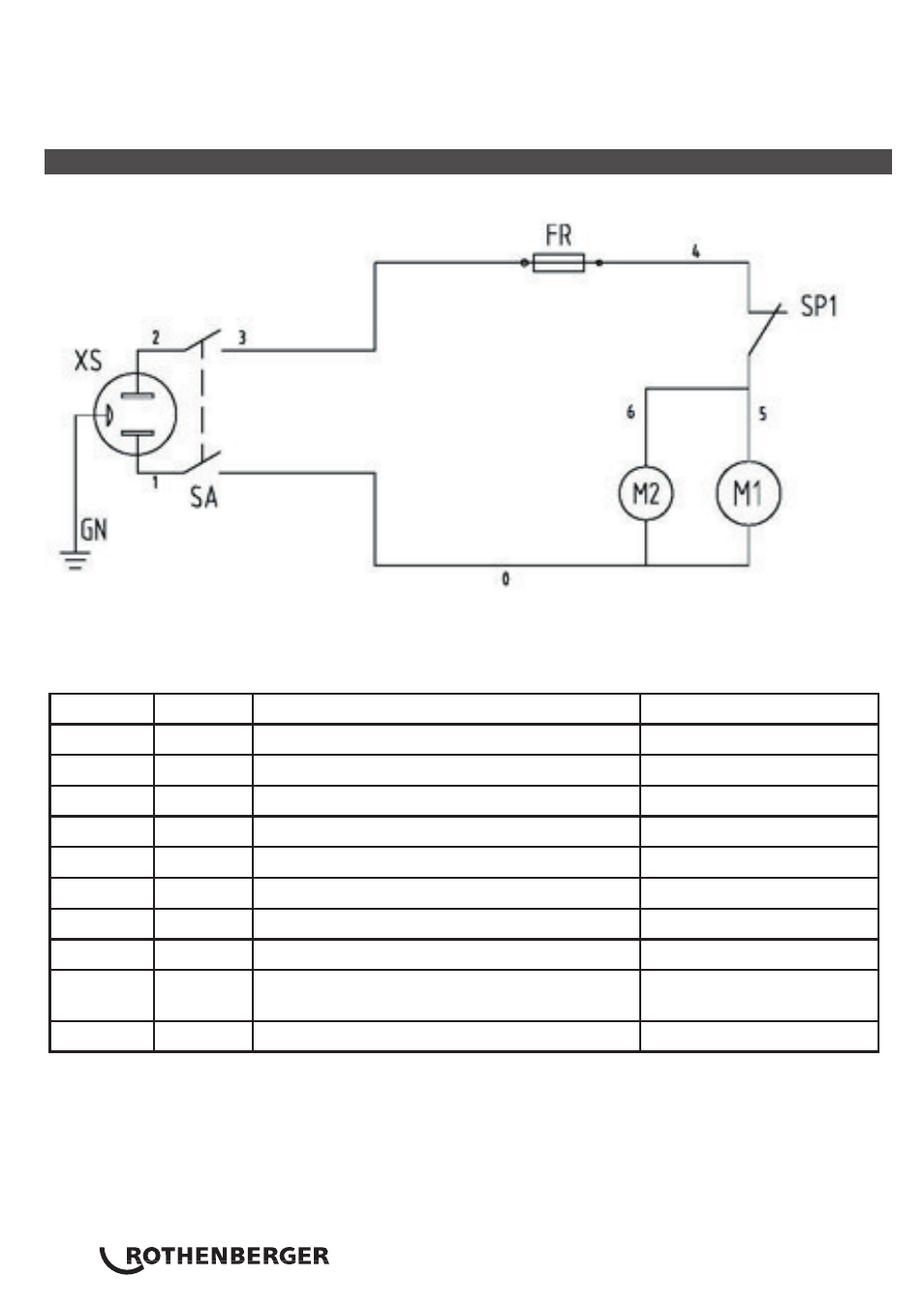

3. Kapcsolási rajz
ALKATRÉSZ
Ábrakód
LEÍRÁS
Megjegyzés
1
XS
Villamos csatlakozóaljzat
2
SA
Billenőkapcsolók
3
FR
Túlterhelésvédő készülék
4
M1
Kompresszormotor
5
M2
Axiálventilátor
6
SR
Centrifugálkapcsoló
7
C1
Indító kondenzátor
8
C2
Üzemi kondenzátor
9
SP1
Nagy nyomás esetén működésbe lépő
kapcsolóberendezés
10
ST
Termikus motorvédő egységek
