подключение к телевизору
Тип Б: Подключение компонентного/AV-кабеля к композитному выходу.
1.
Подсоедините компонентный/AV-кабель к композитному гнезду,
"Видео и L-R (Аудио)" на ТВ. Подключите зеленый штекер с желтой наклейкой к
видеовходу на телевизоре.
• После подключения настройте выход телевизора, установив для параметра
"Аналог. вых. ТВ" значение "Композитный". стр. 103
2.
Включите телевизор и установите переключатель входного сигнала в положение
для входного сигнала с устройства, к которому подключена видеокамера.
• Этот вход зачастую называют линейным.
• См. руководство пользователя телевизора для получения информации о способе
переключения входов телевизора.
При неправильном подключении к гнездам
P
B
, P
R
,
или Y экран телевизора
становится красным или отсутствует изображение.
• Проверьте состояние подключения видеокамеры ВЧ к телевизору. При
неправильном подключении отображение видео на экране может искажаться.
• При одновременном подключении видеокамеры к телевизору с помощью
разных кабелей порядок предпочтения выходного сигнала будет следующим:
HDMI компонентный/AV-выход.
• Не прилагайте чрезмерных усилий при подключении кабелей.
• Подробную информацию о способе соединения, а также используемом гнезде
см. в прилагаемом к телевизору руководстве по эксплуатации.
• В указанном выше методе типа B зеленый штекер может не соответствовать
видеовыходу телевизора, поскольку на телевизорах используются разные
значки для видеовхода. Иногда вместо разъема "VIDEO" телевизор имеет
разъем "Y".
• Если разрешение установлено на 1080/50p, камера не может выводить
данные при одновременном подключении ее и телевизора.
S-VIDEO IN
L
R
AUDIO IN
VIDEO IN
MODE
CHG
Q. MENU
DC IN
Обычный телевизор
Видеокамера
компонентного/AV-кабеля
Направление
передачи сигнала

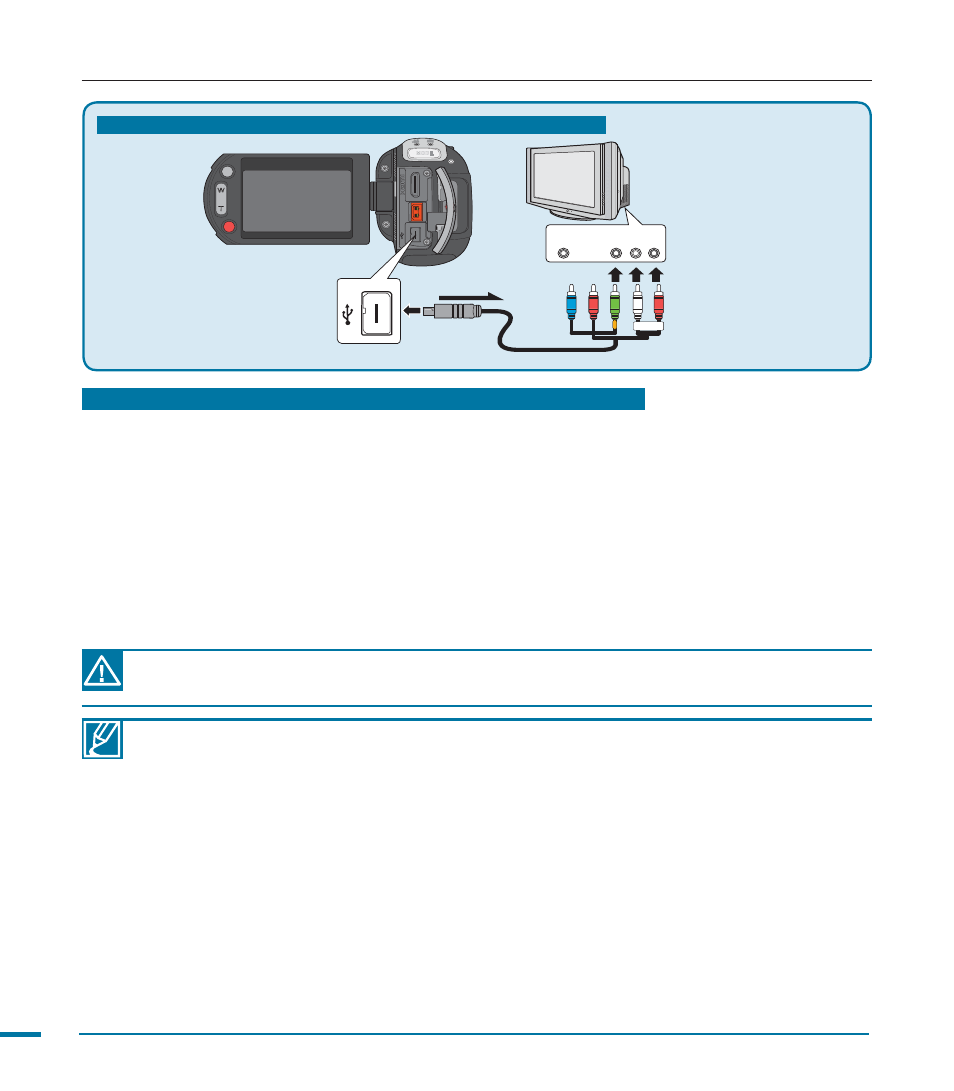

Тип Б: Подключение компонентного/AV-кабеля к композитному выходу.
