Pyccкий
_17
ПРЕДУПРЕЖДЕНИЯ

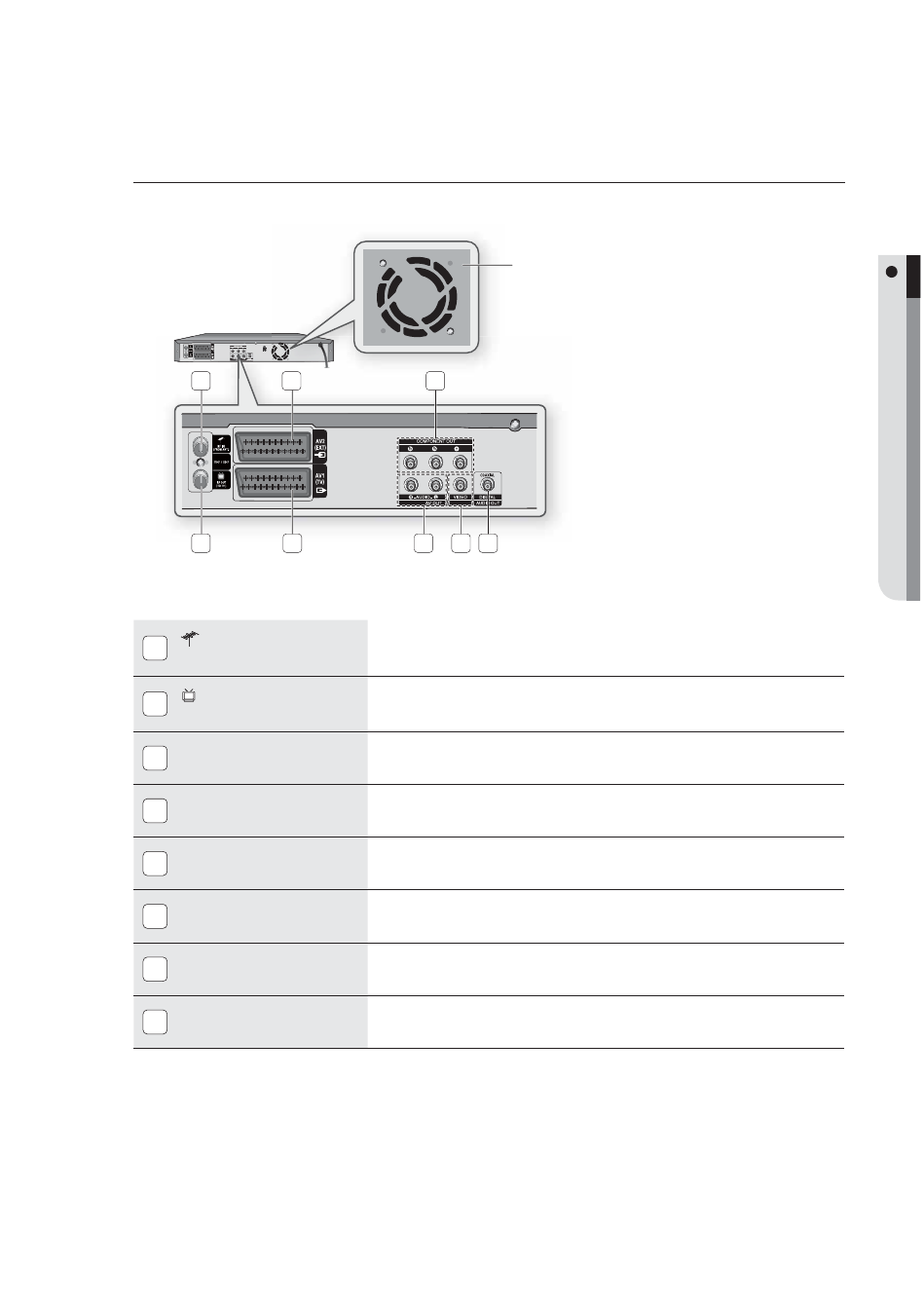

Задняя панель
1
Входной разъем для
антенны
Подключение ВЧ-кабеля от антенны.
Подключение ВЧ-кабеля от антенны.
2
Выходной ВЧ-разъем для
подключения к телевизору
Подключение ВЧ-кабеля к входу антенны.
3
ВХОДНОЙ РАЗЪЕМ AV2 (EXT)
ТИПА СКАРТ
Подключение к оборудованию с выходным гнездом SCART.
4
ВЫХОДНОЙ РАЗЪЕМ AV1 (TV)
ТИПА СКАРТ
Подключение к оборудованию с входным гнездом SCART.
5
ВЫХОД КОМПОНЕНТНОГО
ВИДЕОСИГНАЛА
Подключение к оборудованию, имеющему видеовход компонента.
6
АУДИОВЫХОД
Для соединения с аудиовходом внешнего оборудования с использованием кабелей для
аудиосигнала.
7
ВИДЕОВЫХОД
Для соединения со входом внешнего оборудования с использованием кабеля для
видеосигнала.
8
ЦИФРОВОЙ АУДИОВЫХОД
(КОАКСИАЛЬНЫЙ)
Для подсоединения к усилителю с разъемом коаксиального цифрового аудио входа.
1
3
5
2
4
7
6
8
Вентилятор
Вентилятор всегда вращается при включенном питании.
При установке изделия обеспечьте как минимум 10 см
свободного пространства со всех сторон от вентилятора.
