Страница 37
0040501000 0210
стр. 37
Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PREMIO
5.5.7 Электронный сигнализатор положения RI21
Электронный сигнализатор RI21 преобразует соответствующее ходу арматуры
сопротивление 1000-омного потенциометра в настраиваемый выходной
установочный сигнал 0(2) ...10В DC или 0(4) ...20мА DC. При установке и настройке
электронного сигнализатора RI21 соблюдайте инструкцию по его эксплуатации.
Инструкция входит в комплект поставки прибора.
5.5.8 Электронный позиционный регулятор ES11
Электронный позиционный регулятор ES11 преобразует постоянные входные
сигналы 0(2) ...10В DC или 0(4) ...20мА в трехпозиционный выходной сигнал для
двигателя. При этом положение арматуры определяет 1000-омный потенциометр.
При установке и настройке электронного позиционного регулятор ES11 соблюдайте
инструкцию по его эксплуатации. Инструкция входит в комплект поставки прибора.

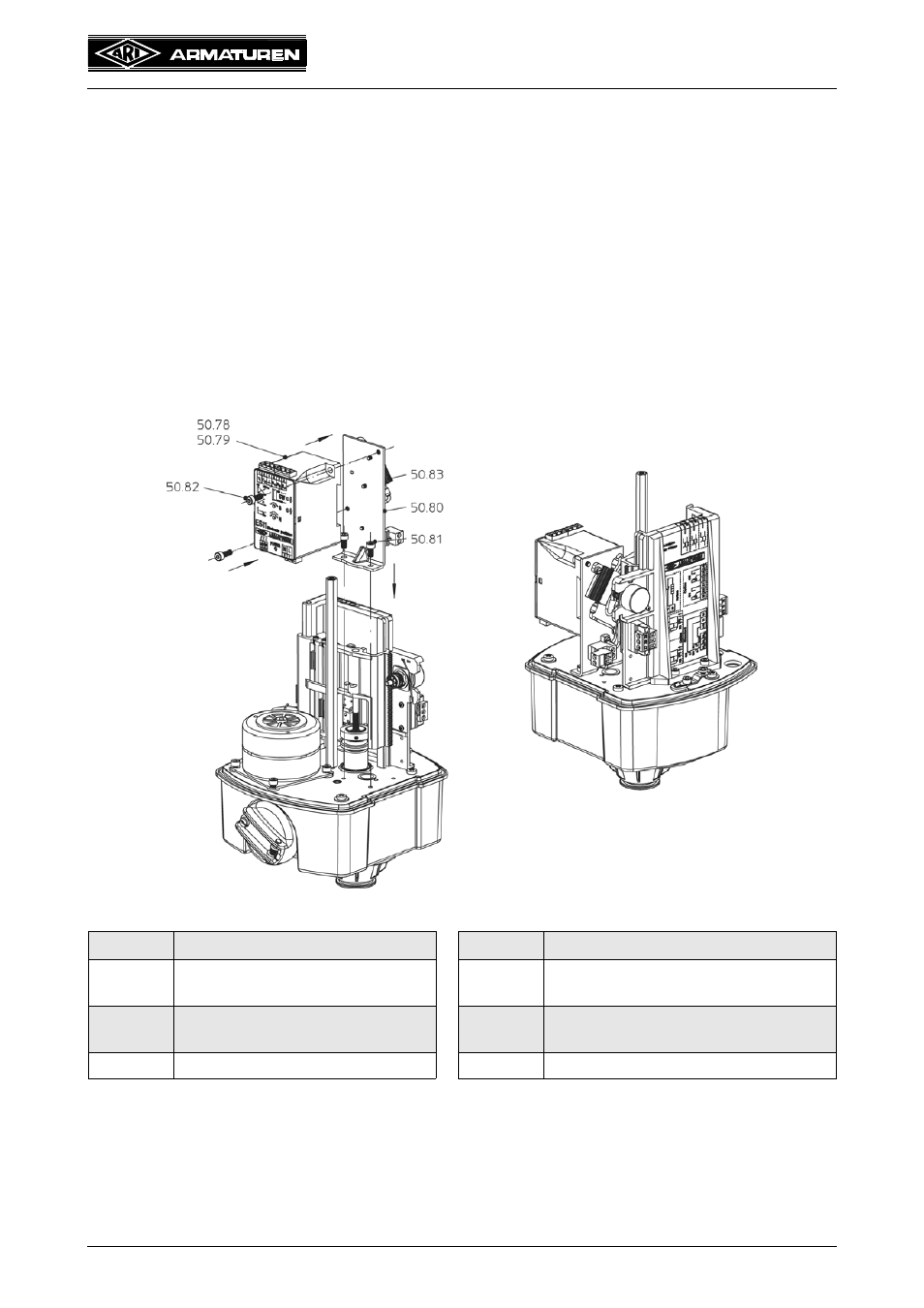

Рис. 18: Установка RI21 / ES11 / нагревателя ARI-PREMIO 2,2 - 5 кН
№
Наименование
№
Наименование
50.67
Потенциометр
50.81
Винт с цилиндрической головкой
DIN EN ISO 4762 - M4x8
50.78/79
Опция ES11 или RI21
50.82
Винт с цилиндрической головкой
DIN EN ISO 4762 - M4x12
50.80
Крепежный уголок
50.83
Нагреватель
