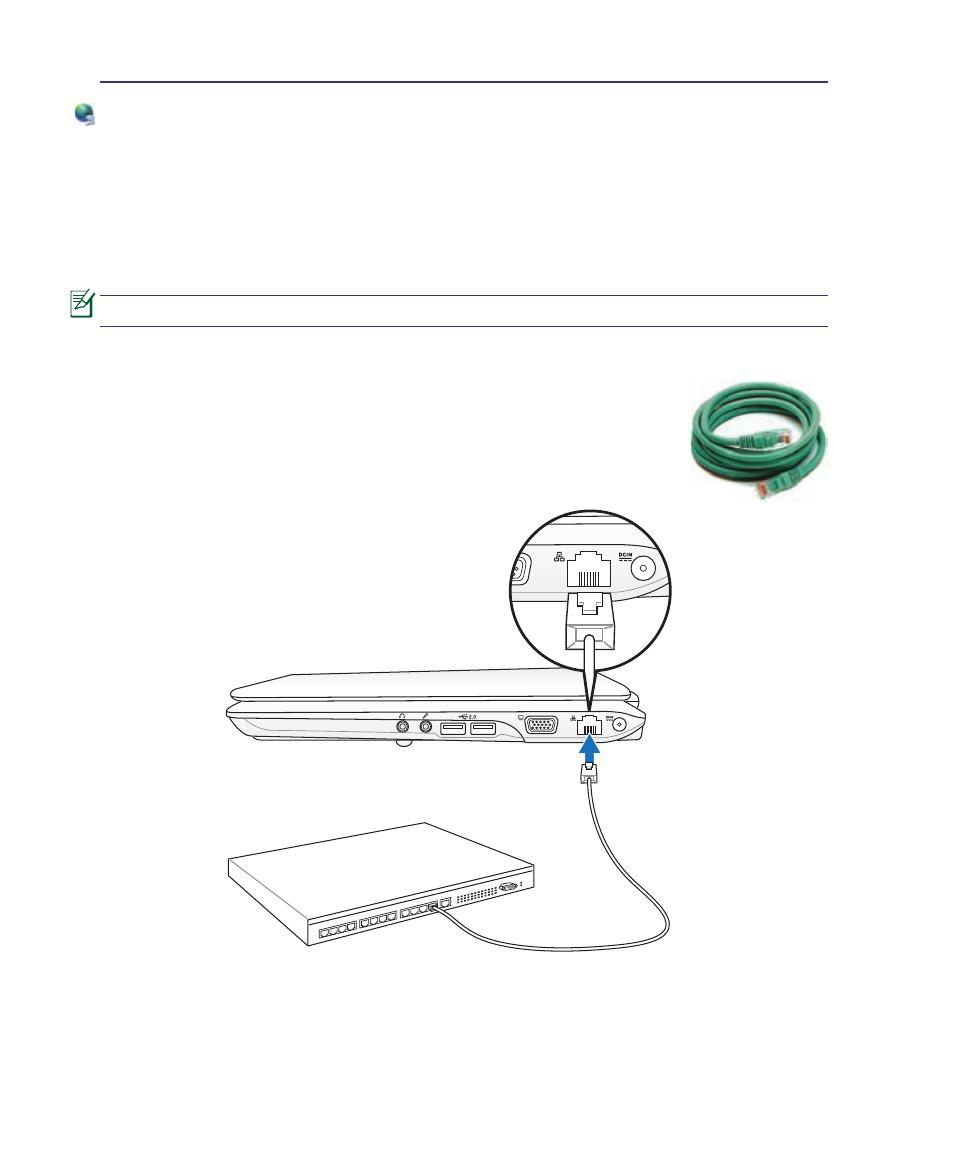

На рисунке показано подключение ноутбука к
хабу или коммутатору, используя встроенный
сетевой адаптер.
Сетевое подключение
Подключите сетевой кабель с разъемами RJ-45 на обеих сторонах к порту модема/сети
ноутбука и к концентратору или коммутатору. Для передачи на скорости 100 BASE-TX/1000
BASE-T сетевой кабель должен принадлежать к 5 категории (не 3) кабелей "витая пара". Если
планируется использование скорости передачи 100/1000 Мбит/с, необходимо подключить кабель
к концентратору 100 BASE-TX/1000 BASE-T (не концентратору BASE-T4). Для 10Base-T можно
использовать кабель "витая пара" категорий 3, 4 и 5. 10/100 Мбит/с полнодуплексный режим
поддерживается данным ноутбуком при подключении к сетевому концентратору с включенным
режимом "дуплекс". По умолчанию программное обеспечение выбирает наиболее высокую
скорость передачи, вмешательство пользователя не требуется.
1000BASE-T (или Gigabit Ethernet) поддерживается только на некоторых моделях.
Кабель типа "витая пара"
Этот кабель используется для подключения карты Ethernet к устройствам (обычно к
концентратору или коммутатору) и называется "прямой витой парой Ethernet"
(TPE). Разъемы на его концах называются RJ-45, и они несовместимы с
телефонными разъемами RJ-11. При соединении двух компьютеров без
концентратора необходима специальная разводка "crossover". (Гигабитные
модели поддерживают автоматическое определение кабеля, таким образом
“crossover” кабель поставляется опционально.)
Сетевой кабель с
разъемами RJ-4
Сетевой хаб или свитч
