Внимание!
При наличии системы циркуляционной смазки (LC) используйте план
подключения, предлагаемый NORD.

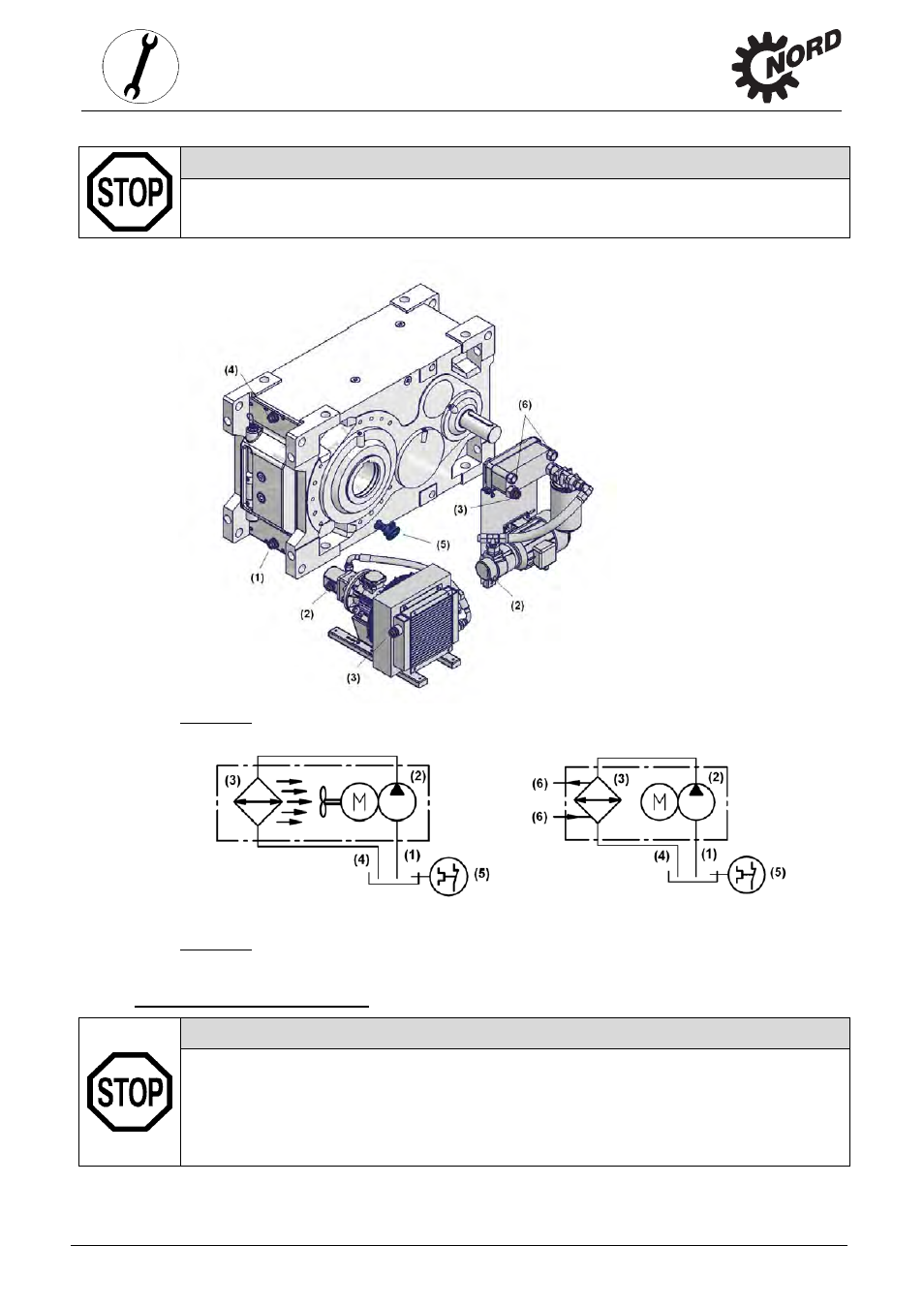

Рис. 3-13: Промышленный редуктор с охладителями CS1 и CS2
Рис. 3-14: Гидросхема промышленного редуктора с охладителями CS1 и CS2
3.14
Дополнительная окраска
Внимание!
Красящие вещества могут стать причиной повреждения некоторых деталей, а попадание
краски на таблички с информацией может сделать их нечитаемыми, поэтому при окраске
поверхностей редуктора следить за тем, чтобы краска, лак и растворители не попадали
на уплотнительные кольца вала, резиновые детали, воздушные клапаны, шланги,
детали сцепления двигателя, а также на заводскую табличку и наклейки.
(1)
Впускной патрубок редуктора
(2)
Впускной патрубок насоса /
охладителя
(3)
Напорный патрубок охладителя
(4)
Напорный патрубок редуктора
(5)
Контроль температуры
(
дополнительное оборудование)
