Лицевая панель других
фирм-изготовителей
Подготовка лицевой панели

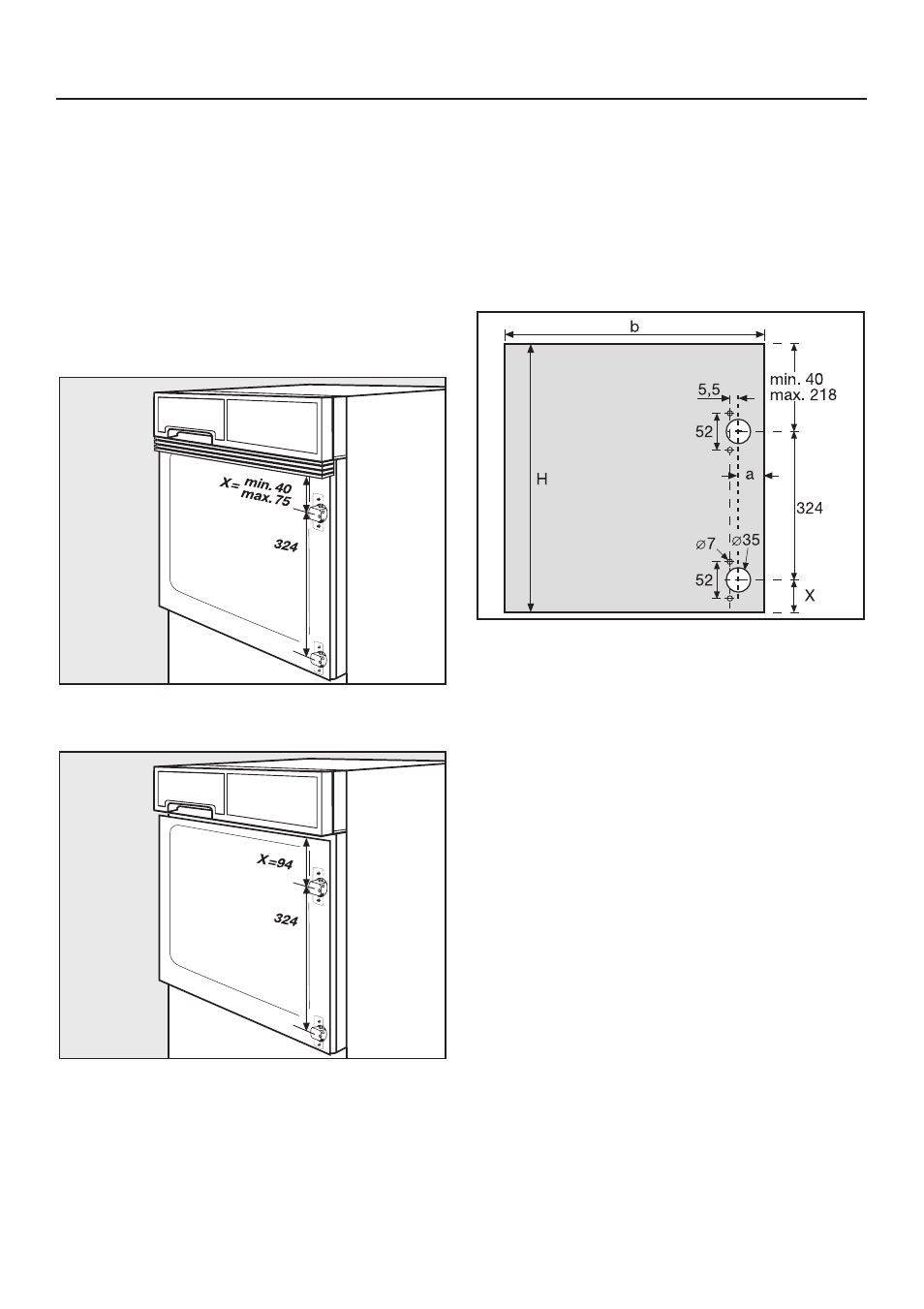

A Сначала определите расстояние X
для сверления отверстий шарнир-
ного корпуса.
– с комплектом накладок:
– без комплекта накладок:
(лицевая панель должна быть со-
ответственно выше)
B Отметьте оба отверстия шарнир-
ного корпуса и четыре маленьких
отверстия в соответствии с черте-
жом.
– лицевая панель лежит на стороне
с декором, верхний край внизу:
с увеличением ширины (b) должен
увеличиваться размер a
b = 592 ìì N a = 21,5 ìì
b = 593 ìì N a = 22,0 ìì
b = 594 ìì N a = 22,5 ìì
b = 595 ìì N a = 23,0 ìì
b = 596 ìì N a = 23,5 мм
Высота H лицевой панели соотносит-
ся с высотой дверец соседних шка-
фов.
C Просверлите оба отверстия шар-
нирного корпуса (C 35 мм/15,5 мм
глубиной) с обратной стороны ли-
цевой панели.
D Просверлите четыре маленьких
отверстия (C 7 мм/10 мм глубиной)
с обратной стороны лицевой пане-
ли.
