Инструкция по эксплуатации HEALTECH SpeedoHealer V4 SH-K05
Страница 3
- 3 -

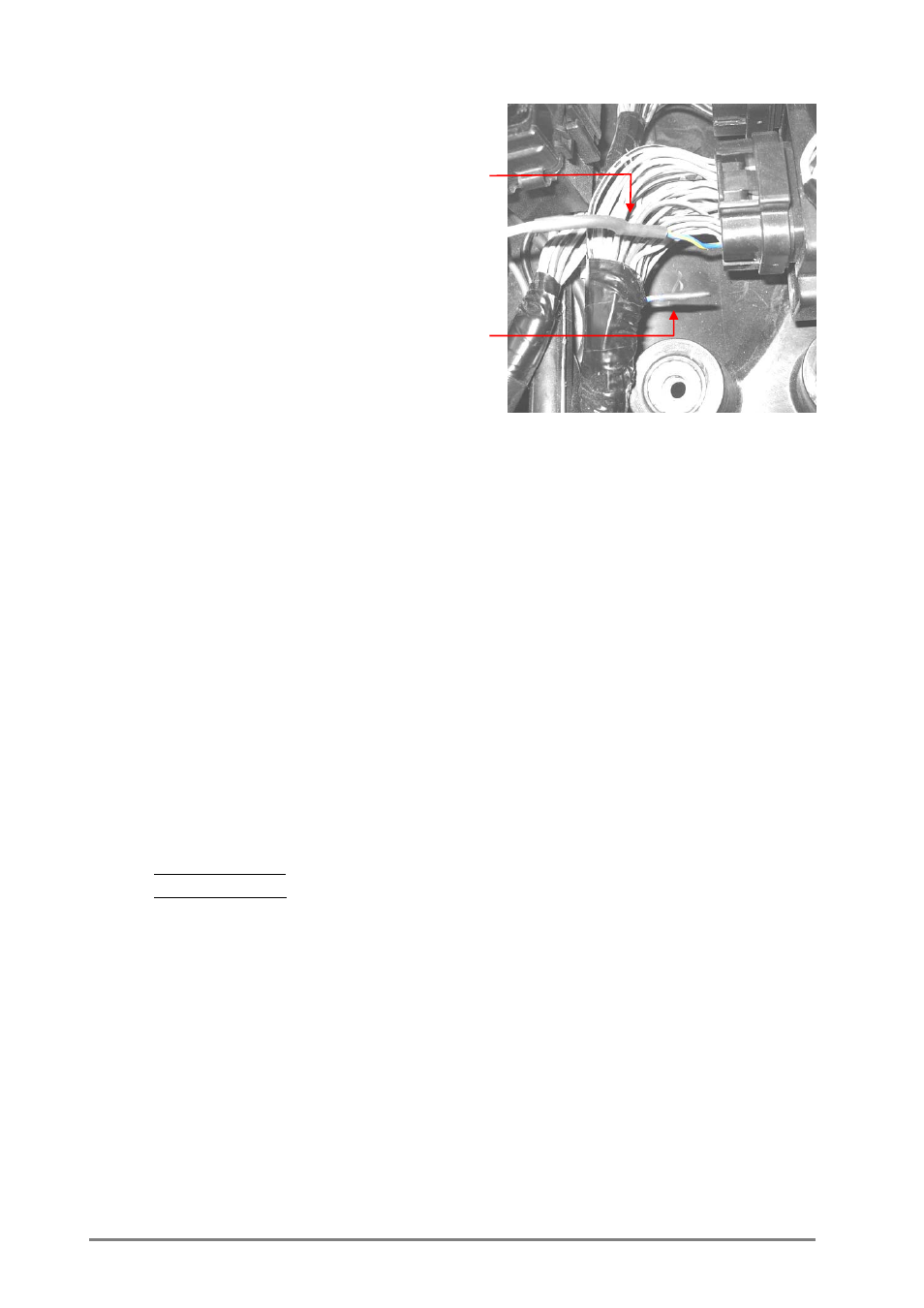

7. Припаяйте Белый провод SH к
Сине/Желтому проводу ECU со стороны
разъема, предварительно зачистив
провод. Изолируйте соединение с
помощью термоусадки или изоленты.
8. Изолируйте второй конец отрезанного
провода с помощью изоленты или
термоусадки. К этому концу провода
подключений не будет.
9. Убедитесь, что устройство подключено и корректно работает:
- Выключите зажигание
- Нажмите SEL и удерживайте при включении зажигания.
На дисплее отобразиться буква [t] (test). Отпустите кнопку.
Устройство должно отобразить не нулевое число.
- Прокрутите заднее колесо
[t] должно мигать во время вращения колеса.
- Нажмите SEL снова для выхода из Тестового режима.
На этом этапе спидометр должен работать так же как и без
установленного SH.
10. Выключите зажигание. Если тесты не прошли, разъедините 3х и 4х контактные
разъемы и проверьте, не повреждены ли контактные пары
11. Аккуратно уложите проводку SH с 3х контактного разъема к месту установки,
лучше всего пускать проводку вдоль рамы.
Не изламывайте проводку вблизи 4х контактного разъема.
Не используйте маршрут, пролегающий близко к выпуску или блоку
цилиндров
Чтобы избежать нагрузок на проводку используйте идущие в комплекте хомуты
для крепежа проводки SH к проводке мотоцикла.
12. Если вы планируете использовать функцию «Максимальная Скорость»,
подключите 2ух контактный разъем кнопки. Уложите провод кнопки от SH к
приборной панели мотоцикла, используя идущие в комплекте хомуты. Если вы
хотите использовать другую кнопку с другой проводкой – вы можете
использовать любой переключатель, замыкающий 2 провода кнопки, с любой
проводкой удобной длинны.
13. Зайдите на www.healtech.ru и воспользуйтесь on-line калькулятором для
определения коэффициента настройки SH. Как альтернатива - вы можете
рассчитать коэффициент, используя Инструкцию по Настройке. Коэффициент
зависит от числа зубов на стоковых и новых звездах, от диаметра диска.
