Инструкция по эксплуатации SAF Tehnika CFIP PhoeniX ETSI V1.9
Радио SAF Tehnika
© SAF Tehnika ОАО
Ver. 1.9, 2012
Серия CFIP PhoeniX
Гибридная система с раздельной установкой
.
Технические характеристики внутреннего блока CFIP PhoeniX IDU
Модем
Ширина полосы пропускания канала
3.5, 7, 14, 28, 40, 56 МГц
Модуляция
QPSK, 16APSK, 32APSK, 64QAM, 128QAM, 256QAM
Пропускная способность
9 - 366
Мбит/с
Поддерживаемые радиоблоки
CFIP ODU
Варианты применения
Конфигурация
1+0, 1+1 (HSB, SD, FD),
Ring/Mesh (с помощью STP),
2+0, 3+0, 4+0 (встроенная Ethernet агрегация)
Защитная коммутация
Горячее резервирование (<50ms), пространственное/частотное разнесение
(без потери данных)
Порты
Ethernet
4x1000Base-T, RJ-45
E1/T1
20 E1/T1, RJ-45
Последовательный порт для
конфигурации
RS-232, D-Sub 9 контактов
Сигнализация
4 входа + 4 выхода «сухой контакт», High-density D-Sub 26 контактов
Подлючение радиоблока
Гнездо N-типа
Служебная линия
Гарнитура с 3,5 мм jack, 64 кбит/с
Расширительный / защитный порт
RJ-45
Порт питания
2ESDV-02 с запирающими винтами
Средства управления
Входы управления
Ethernet с поддержкой VLAN или последовательный интерфейс (RS-232)
Средства для наблюдения и контроля
WEB GUI, Telnet, NMS, система управления SNMP, последовательный
интерфейс
SNMP
Есть, SNMP traps, MIB, SNMP v1/v2c
EMS
На базе Web, HTTP
ATPC функция
Есть
ACM функция
Без потери данных
(0 мс)

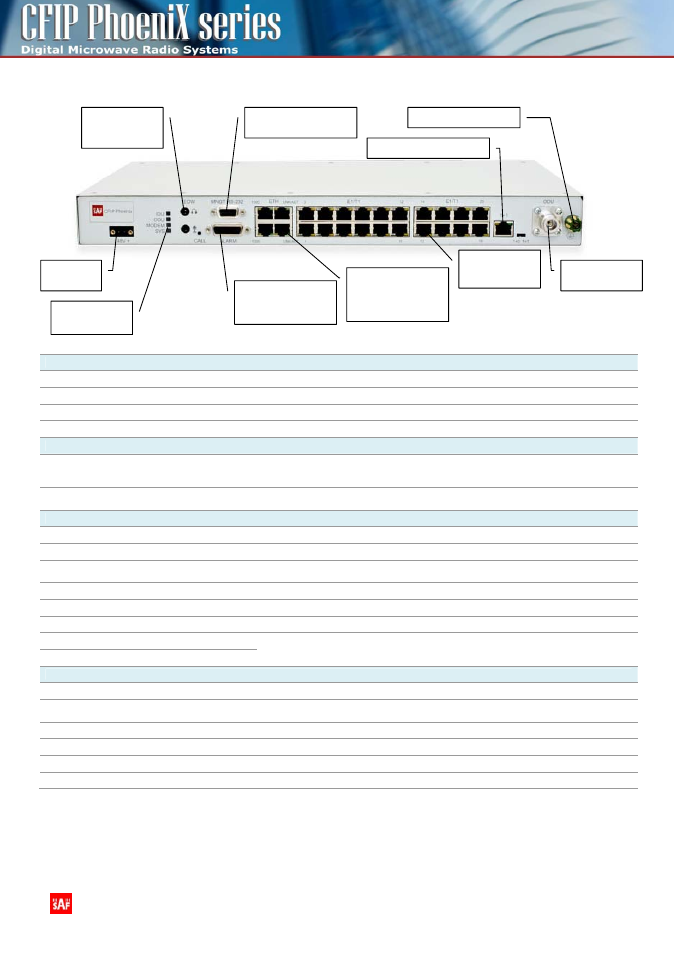

Клемма заземления
Гнездо N-типа
к радиоблоку
Порт
питания
Порт управления
(интерфейс RS-232)
Дополнительный
интерфейс
сигнализации
4x1000Base-T
клиентские
данные и порты
управления
20 портов
каналов Е1/Т1
Порт
служебной
линии
Сигнальные
светодиоды
Расширительный порт
