Инструкция по эксплуатации
7
DVD проигрыватель HD 1030
4.5 Основные схемы подключений

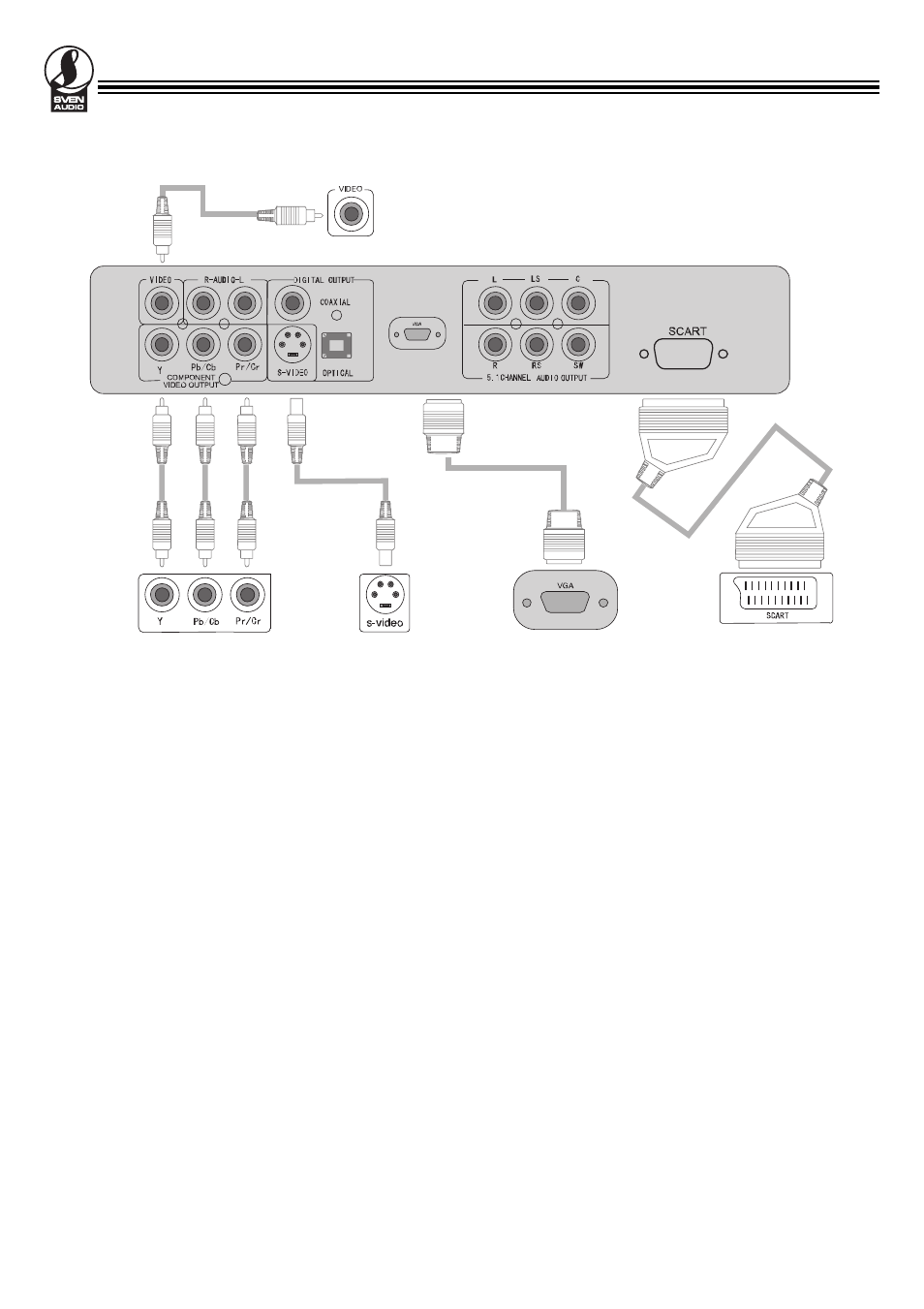

Подключение видеосистемы к DVD проигрывателю
У проигрывателя имеется 4 разъема видеовыхода: стандартный (композитный), S video, компонентный (Y Cb Cr), VGA и
SCART. Сигнал прогрессивной развертки (Y Pb Pr) берется с компонентного или VGA выхода.
z
Разъем композитного видеовыхода проигрывателя подключите аудиовидеокабелем (разъем желтого цвета) к видеовходу
(желтого цвета) вашего телевизора.
z
Разъем видеовыхода S video проигрывателя подключите кабелем S Video к входу S Video вашего телевизора
z
Разъем компонентного видеовыхода проигрывателя подсоедините компонентным (Y,Pb/Cb,Pr/Cr) видеокабелем к компо
нентным входам вашего телевизора или монитора.
z
Разъем VGA видеовыхода проигрывателя подсоедините VGA кабелем к VGA входу вашего телевизора или монитора
z
Разъем SCART проигрывателя подключите кабелем SCART к разъему SCART вашего телевизора.
Примечание. В меню выберите тип видеовыхода в зависимости от способа подключения. Используете только один или
(в крайнем случае) два способа подключения, большее количество подключений может вызвать помехи.
Стандартный композитный видеовыход
Компонентный
видеовыход
S video
выход
VGA
выход
SCART
выход
