Сборка зернового прицепа GC24
t
-1
-19-

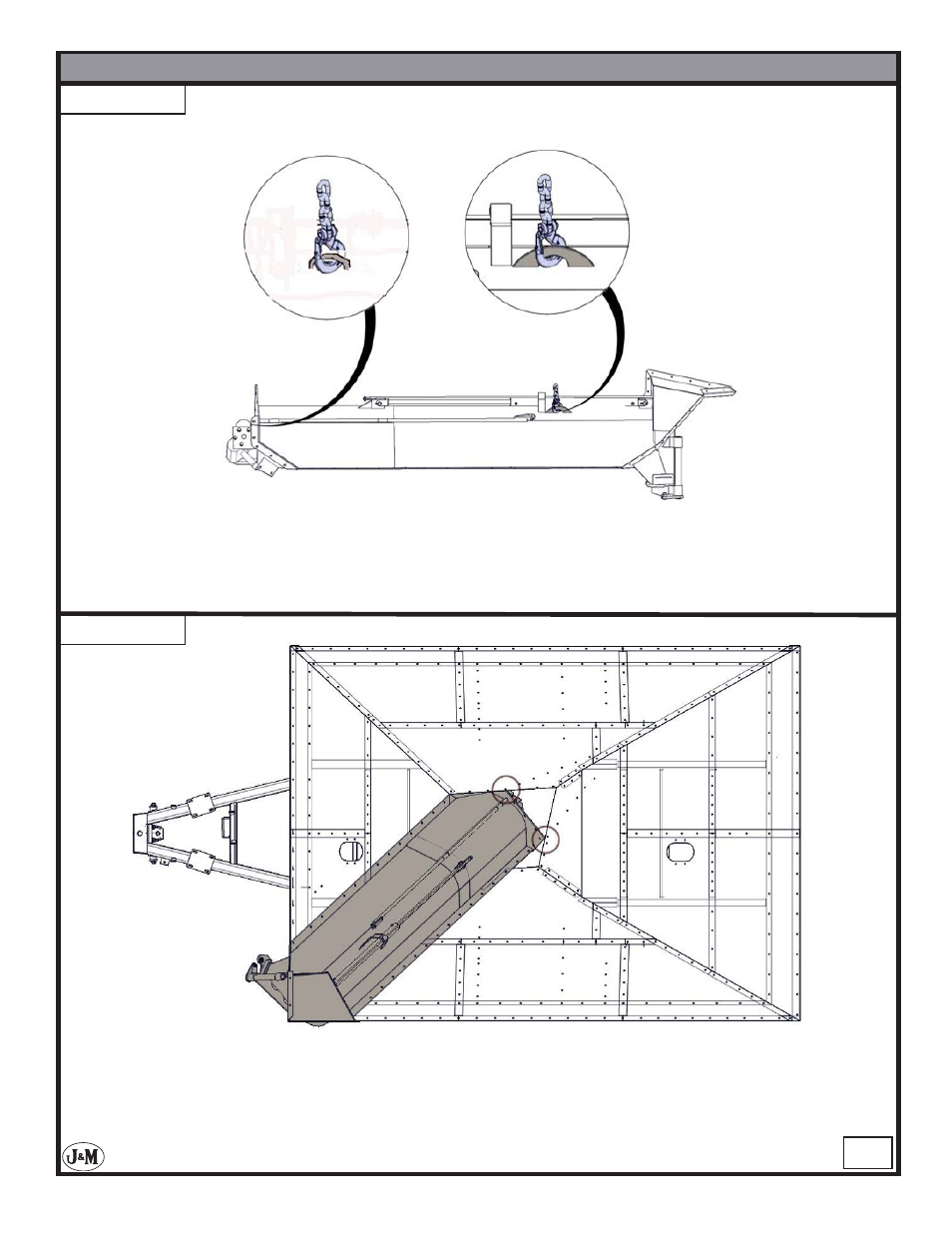

ЭТАП 36
ЭТАП 35
При помощи навесного подъемного механизма поднимите нижнюю трубу за отверстия для
подъема. Данная процедура поможет добиться нужного угла укладки этой детали в бункер.
При помощи навесного подъемного механизма установите нижнюю трубу в левый передний
угол зернового прицепа. Постарайтесь завести два угла, обозначенные на рисунке кружками,
под корпус бункера. Потяните нижний шнек немного назад и вверх до соприкосновения этих
углов с бункером. Закрепите деталь с помощью 25 болтов M10 x 25 мм с шестигранной головкой
и зубчатым фланцем и 25 шестигранных гаек M10 с зубчатым фланцем. Чтобы совместить
отверстия деталей, воспользуйтесь пробойником или иным наладочным инструментом.
