Правая сторона – Инструкция по эксплуатации Asus F2J
Страница 18
18
2
Изучение частей компьютера
Правая сторона

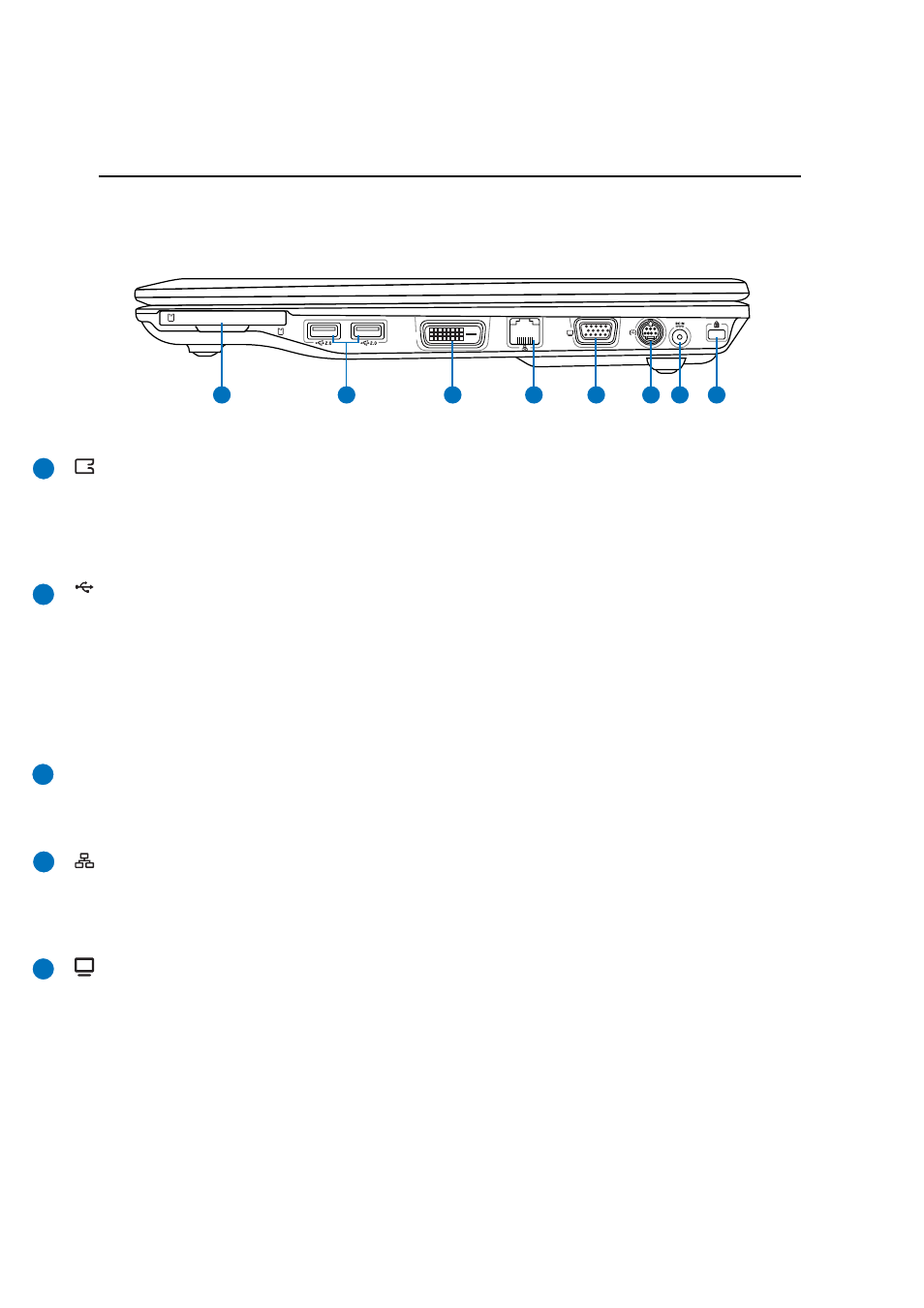

На диаграмме внизу изображены компоненты правой стороны портативного компьютера.
Разъем ExpressCard
Один 26-ти контакный разъем Express card позволяет установить одну карту ExpressCard/34мм или одну
ExpressCard/54мм. Этот новый интерфейс работает быстрее, т.к. вместо параллельной шины, используемой
в разъеме PC card, использует последовательную шину PCI Express. (Не совместим с предыдущими картами
PCMCIA.)
Порты USB (2.0/1.1)
Универсальная последовательная шина (USB) поддерживает различные USB-совместимые устройства,
такие, как клавиатура, устройства управления курсором, видеокамеры, модемы, жёсткие диски, принтеры,
мониторы и сканеры, подключающиеся последовательно со скоростью до 12 Мбит/с (USB 1.1) и 480 Мбит/с
(USB 2.0). Шина USB позволяет подключать до 127 устройств одновременно к одному компьютеру, причем
периферийные устройства, такие, как клавиатуры и некоторые новые мониторы могут выступать в качестве
дополнительных разъемов или разветвителей. USB поддерживает “горячее подключение” устройств, таким
образом, можно подключать и отключать периферийные устройства без перезапуска компьютера.
Цифровой (DVI-D) выход (на некоторых моделях)
Разъем цифрового видеоинтерфейса предназначен для вывода изображения на плоские LCD мониторы или
другие DVI-совместимые устройства.
Порт LAN
Порт ЛВС RJ-45 с 8-мью контактами больше по размеру, чем порт модема RJ-11, и предназначается для
стандартных кабелей Ethernet для присоединения к локальной сети. Встроенный порт дает возможность
работать без дополнительных адаптеров.
Выход для подключения монитора
15-штырьковый мониторный порт стандарта D-sub поддерживает стандартное VGA-совместимое устройство,
такое, как монитор или проектор, для просмотра изображения на большем внешнем экране.
DVI-D
DVI
EXPRESS
EXPRESS
1
3
5
4
2
6
7
8
2
3
1
4
5
2.0
