 ASUS P5LD2-X/GBL
Italiano
A
18.3cm (7.2in)
30.5cm (12in)
P5LD2-X/GBL
LGA775
EA
TXPW
R
SATA1
SATA3
SATA2
SATA4
Intel ICH7
Intel 945GC(A2)
PCI1
PRI_IDE
PCIEX1_1
PCI2
PCI3
PCIEX1_2
PCIEX16
AAFP
8Mb
BIOS
CR2032 3V
Lithium Cell
CMOS Power
AUDIO
LAN1_USB12
USB34
e
PS/2KBMS
T: Mouse
B: K yboard
SPDIF_O
1
PA
RA
LL
E
P
OR
T COM1
CP
U_
FA
N
CH
A_
FA
N
DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module)
FLOPPY
USB56 USB78
F_PANEL
CHASSIS
CLRTC
PS2_USBPW1-8
CD
ALC662
Super I/O
SB_PWR
RTL
8111C
RTM876-660-LF
ATX12V
SPEAKE
R
F_PANEL
PLED
-
PW
R
PLED
+
Ground
GN
D
Reset
IDELED
+
IDELED-
+HD LED RESET
PLED PWRBTN
3 2 2 1
PS2_USBPW1-8
+5V
(Default)
+5VSB
CLRTC
Normal Clear RTC
(Default)
1 2 2 3
B

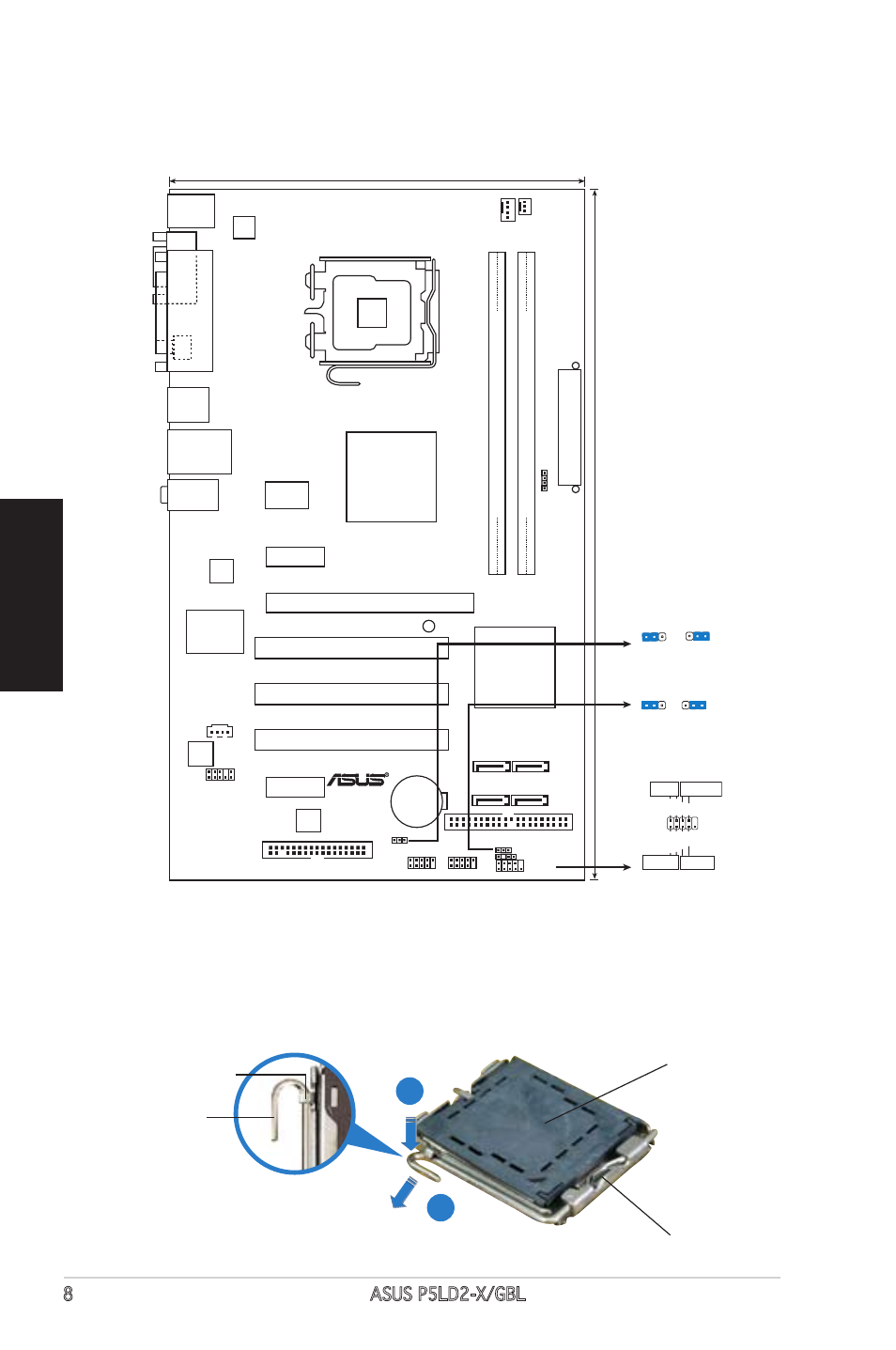

1. Diagramma disposizione scheda madre
2. Installazione della CPU
Attenersi alle seguenti fasi per installare un processore Intel ® nel pacchetto 775.
1. Premere la levetta di carico con il pollice (A), poi spostarla e sinistra (B) finché
è liberata dalla linguetta di trattenimento.
Linguetta di
trattenimento
Levetta di
carico
Questo lato del modulo deve
essere rivolto verso sé stessi.
Copertura PnP
