3.
PS/2 для мыши (зеленый). Этот порт предназначен для подключения PS/2 мыши.
4.
PS/2 для клавиатуры (пурпурный). Этот порт предназначен для подключения PS/2
клавиатуры.
5.
DisplayPort. Подключение монитора или домашнего кинотеатра.
DisplayPort не поддерживает DVI или HDMI мониторы.
6.
Разъем DVI-I. Этот порт предназначен для подключения к любому DVI-I-совместимому
устройству и позволяет воспроизводить содержимое HD DVD и Blu-Ray.
1.
Разъем питания. Подключите к этому разъему шнур питания.
2 .
Переключатель напряжения. Используйте данный переключатель для выбора входного
напряжения системы, соответствующего напряжению питания в Вашем регионе. Если
напряжение местной электросети составляет 100–127В, установите переключатель в
положение 115V. Если напряжение местной электросети составляет 200~240 В, установите
переключатель в положение 230V
Установка переключателя в положение 115V при входном напряжении 230V повредит систему!
1
2
4
3
5
6
12
13
17
17
16
9 10 11
18
20
Порт USB 3.0 (3)
Порт USB 3.0 (4)
Порт USB 2.0 (5)
Порт USB 2.0 (6)
8
7
14
Порт USB 2.0 (2)
Порт USB 2.0 (1)
15
19
Источники питания 80 Plus не оснащены переключателем напряжения.

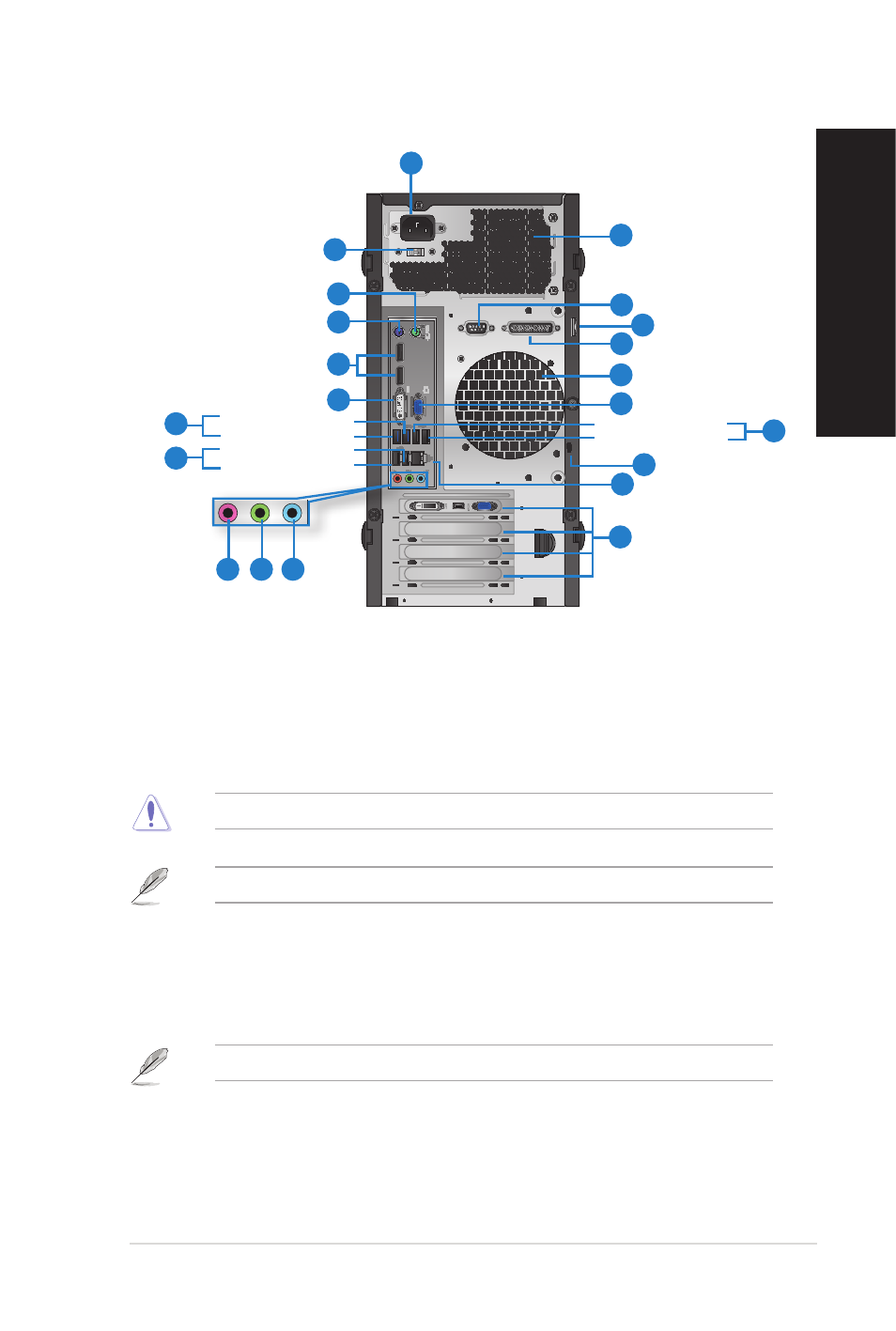

Задняя панель BM1AE
ASUS BM6AE (MD780), BM1AE и BP1AE (SD780)
