Изучение частей компьютера

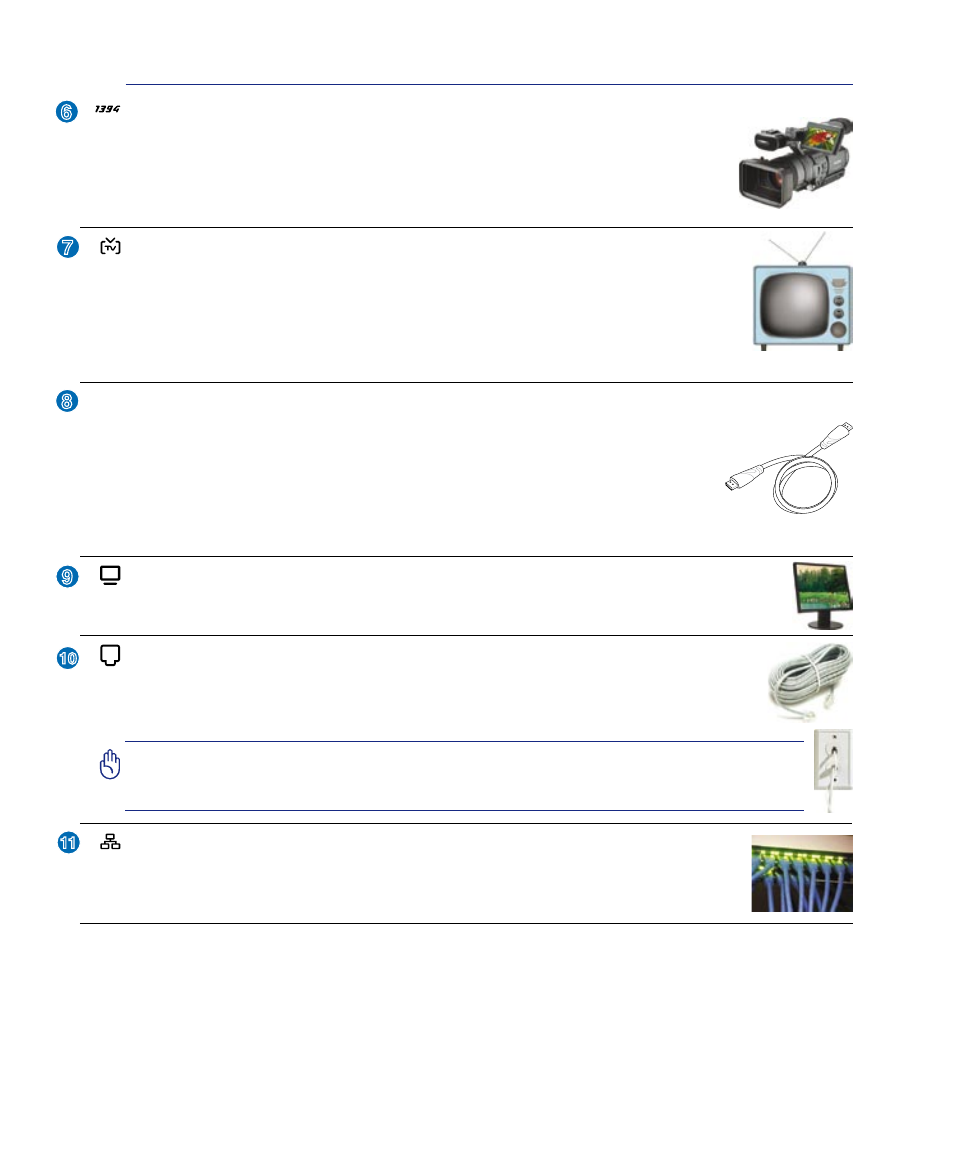

Порт 1394 (на некоторых моделях)
IEEE1394 - это высокоскоростная последовательная шина, похожая на SCSI, но с более
простыми разъемами и возможностью горячего подключения, как у USB. Интерфейс
IEEE1394 поддерживает передачу данных со скоростью 100-400 Mбит/c и может
поддерживать до 63 устройств на одной шине. IEEE1394 также используется в цифровой
аппаратуре класса “high-end” и имеет маркировку “DV” (порт для цифрового видео).
Порт TV-Out (на некоторых моделях)
Порт TV-Out – это разъем S-видео, который позволяет перенаправлять изображение с
экрана портативного компьютера на телевизор или видеопроектор. Вы можете определить,
как осуществляется вывод – одновременно на два монитора или только на один из них.
Используйте кабель S-видео (не входит в поставку) для работы с высококачественными
мониторами или используйте входящий в поставку адаптер S-Video - RCA (“тюльпан”) для
вывода изображения на стандартные видео устройства. Этот порт поддерживает форматы NTSC и PAL.
HDMI порт (на некоторых моделях)
Это цифровой аудио/видео интерфейс, предназначенный для передачи аудио/видео
сигнала между различными устройствами(например, между видеоприставкой/DVD
проигрывателем/ аудио/видеоресивером) с видеомагнитофоном или цифровым
телевизором(DTV) без сжатия сигнала. HDMI поддерживает видеосигнал стандартной,
повышенной или высокой четкости, плюс многоканальный аудиосигнал в одном кабеле.
Он передает все ATSC HDTV стандарты и поддеживает 8-канальный цифровой звук для
будущих расширений.
Выход для подключения монитора
15-штырьковый мониторный порт стандарта D-sub поддерживает стандартное VGA-совместимое
устройство, такое, как монитор или проектор, для просмотра изображения на большем внешнем экране.
Модемный порт
Порт модема RJ-11 с 2-мя контактами меньше, чем RJ-45 ЛВС порт и предназначен для
подключения обычного телефонного кабеля. Внутренний модем поддерживает скорость до
56K V.90. Встроенный порт дает возможность работать без дополнительных адаптеров.
ОСТОРОЖНО! Встроенный модем не поддерживает напряжение, используемое в цифровых
телефонных системах. Не подключайте модемный порт к цифровой телефонной системе во избежание
повреждения портативного компьютера.
Порт LAN
Порт ЛВС RJ-45 с 8-мью контактами больше по размеру, чем порт модема RJ-11, и
предназначается для стандартных кабелей Ethernet для присоединения к локальной сети.
Встроенный порт дает возможность работать без дополнительных адаптеров.
