14
Глава 1: Начало работы
Ру
сск
ий

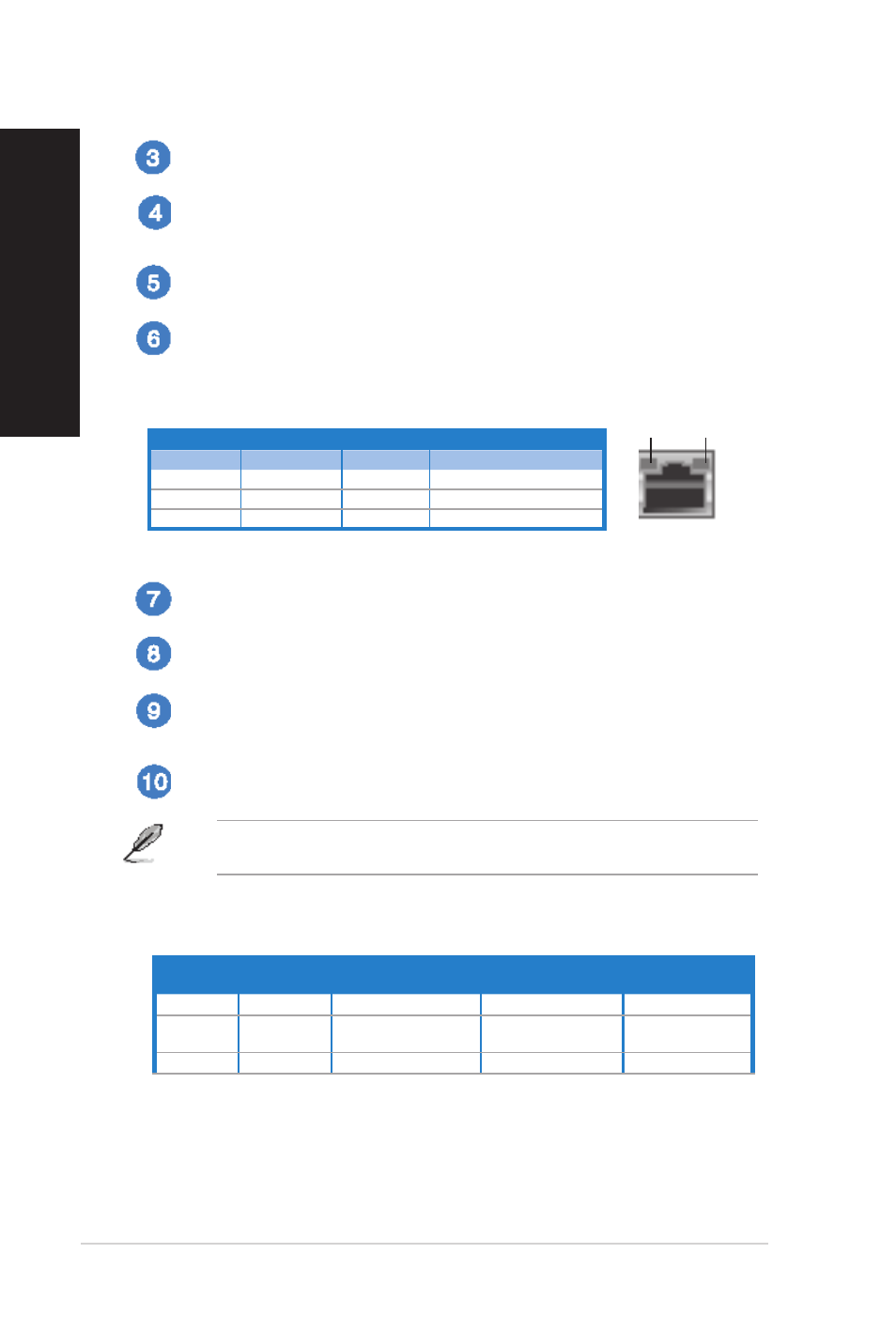

Комбинированный порт PS/2 клавиатура/мышь (пурпурный). Этот порт
предназначен для подключения PS/2 мыши или клавиатуры.
Разъем микрофона (розовый). Подключение микрофона.
Аудиовыход (зеленый). Подключение наушников или колонок. В
4.1/5.1/7.1-канальный конфигурации к этому порту подключаются фронтальные
колонки. Поддерживается ASUS Audio Wizard.
Аудиовход (голубой). К этому разъему можно подключить магнитофон, CD, DVD
плеер или другие источники звука.
Функции аудиоразъемов для 2.1, 4.1, 5.1 или 7.1-канальных конфигураций смотрите в таблице
на следующей странице.
Разъем HDMI. Этот порт предназначен для подключения к монитору или телевизору
и позволяет воспроизводить содержимое HD DVD и Blu-Ray.
Разъем DVI-D. Этот порт предназначен для подключения к любому DVI-D-
совместимому устройству и позволяет воспроизводить содержимое HD DVD и Blu-
Ray.
Порт замка Kensington. Этот порт позволяет закреплять устройство с помощью
совместимых со стандартом Kensington средств обеспечения безопасности.
Разъем LAN . Это разъем для подключения к локальной сети (LAN).
Индикатор активности Индикатор скорости
Состояние
Описание
Состояние
Описание
ВЫКЛ
Нет соединения
ВЫКЛ
Подключение 10Mbps
ОРАНЖЕВЫЙ Подключено
ОРАНЖЕВЫЙ Подключение 100Mbps
МИГАЕТ
Передача данных ЗЕЛЕНЫЙ
Подключение 1Gbps
Разъем LAN
Индикатор
скорости
Индикатор
активности
Индикаторы LAN порта
2.1, 4.1, 5.1 или 7.1-канальная конфигурация
Порт
Гарнитура
2.1-канала
4.1-канала
5.1-канала
7.1-каналов
Голубой
Аудиовход
Аудиовход
Аудиовход
Аудиовход
Зеленый
Аудиовыход
Выход на фронтальные
колонки
Выход на фронтальные
колонки
Выход на
фронтальные колонки
Розовый
Mic In
Mic In
Mic In
Mic In
