Deutsch
ASUS M4A78-VM IN/SI

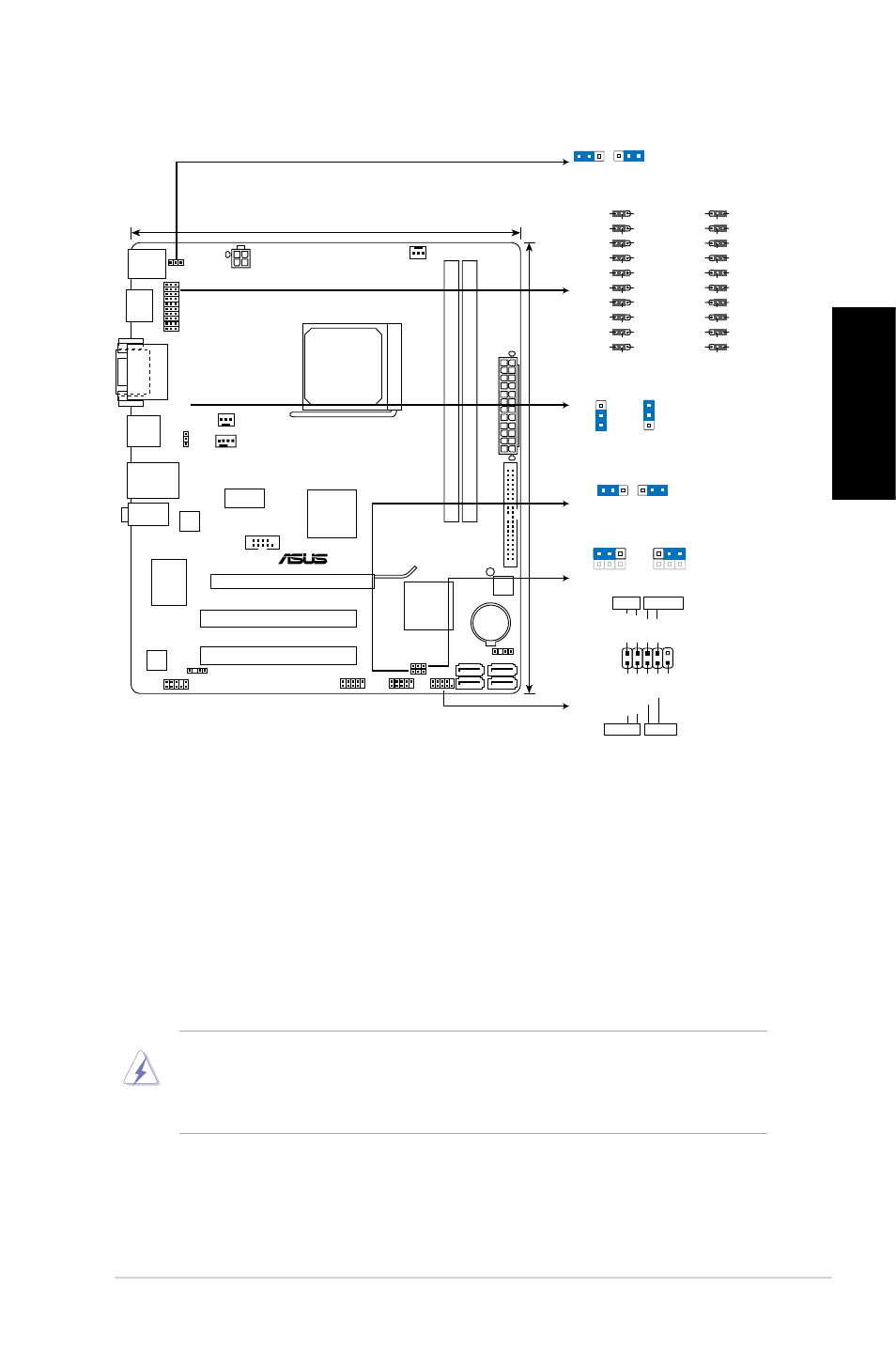

1.
Mother board-Layout
2.
Installieren der CPU
So installieren Sie den Prozessor:
1. Suchen Sie auf dem Motherboard den 940-pol. AM2+-Sockel.
2. Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.
WARNUNG!
Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht
gewaltsam hinein, um verbogene Kontaktstifte und Schäden an der CPU zu
vermeiden!
3. Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit
dem goldenen Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt.
4. Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den korrekten
Sitz.
5. Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um die
CPU zu arretieren. Sie hören einen Klickton, wenn der Hebel einrastet.
M4A78-VM IN/SI
PCIEX16
PCI1
PCI2
PRI_IDE
USB56
USB78
F_PANEL
AAFP
SPDIF_OUT
ATX12V
EATXPW
R
CPU_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1708S
RTL
8112
ICS
9LPRS485CGLF
KBMS
HDMI
8Mb
BIOS
SB_PWR
CLRTC
USBPW5-8
CHASSIS
USBPW1-4
KBPWR
HDSW
21.1cm(8.3in)
24.4cm(9.6in)
AMD
®
RS780G
AMD
®
SB700
SOCKET AM2
+
DDR2 DIMM_A1 (64bit, 240-pin module)
DDR2 DIMM_B1 (64bit, 240-pin module)
SATA1
SATA2
SATA3
SATA4
AUDIO
LAN1_USB12
USB34
PWR_FAN
CHA_FAN
COM1
DVI_VG
A
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
2
1
2 3
+5V
(Default)
+5VSB
USBPW5-8
2
1
2
3
+5V
(Default)
+5VSB
USBPW1-4
2
1
2 3
+5V
(Default)
+5VSB
KBPWR
PIN 1
PWRBTN
PLED
+
PLED
-
PWR
GND
HD_LED
+
HD_LED
-
Groun
d
Rese
t
F_PANEL
PLED
+HDLED
RESET
HDSW
HDMI TXCON
DVI TXCON
1 2
2 3
N_DVI/HDMI_TXCN0 15
HDMI TXCOP
DVI TXCOP
N_DVI/HDMI_TXCP0 15
HDMI TXDOP
DVI TXDOP
N_DVI/HDMI_TXDP0 15
HDMI TXDON
DVI TXDON
N_DVI/HDMI_TXDN0 15
HDMI TXD2N
DVI TXD2N
N_DVI/HDMI_TXDN2 15
HDMI TXD2P
DVI TXD2P
N_DVI/HDMI_TXDP2 15
HDMI TXD1P
DVI TXD1P
N_DVI/HDMI_TXDP1 15
HDMI TXD1N
DVI TXD1N
N_DVI/HDMI_TXDN1 15
HDMI_SCL
DVI_SCL
HDMI TXCON
DVI TXCON
N_DVI/HDMI_TXCN0 15
HDMI TXCOP
DVI TXCOP
N_DVI/HDMI_TXCP0 15
HDMI TXDOP
DVI TXDOP
N_DVI/HDMI_TXDP0 15
HDMI TXDON
DVI TXDON
N_DVI/HDMI_TXDN0 15
HDMI TXD2N
DVI TXD2N
N_DVI/HDMI_TXDN2 15
HDMI TXD2P
DVI TXD2P
N_DVI/HDMI_TXDP2 15
HDMI TXD1P
DVI TXD1P
N_DVI/HDMI_TXDP1 15
HDMI TXD1N
DVI TXD1N
N_DVI/HDMI_TXDN1 15
HDMI_SCL
DVI_SCL
SCL
HDMI_SDA
DVI_SDA
SDA
SCL
SDA
HDMI
DVI
(Default)
HDMI_SDA
DVI_SDA
