Az alaplap felépítése
.
A CPU beszerelése
A központi feldolgozó egység telepítéséhez:
1. Nyomja le a rögzítőkart a hüvelykujjával (A), majd mozdítsa el balra (B), hogy
kiszabaduljon a rögzítőfül alól.
Rögzítőkar
Rögzítőfül
Védősapka
Ebből az irányból végezze el a
műveleteket.

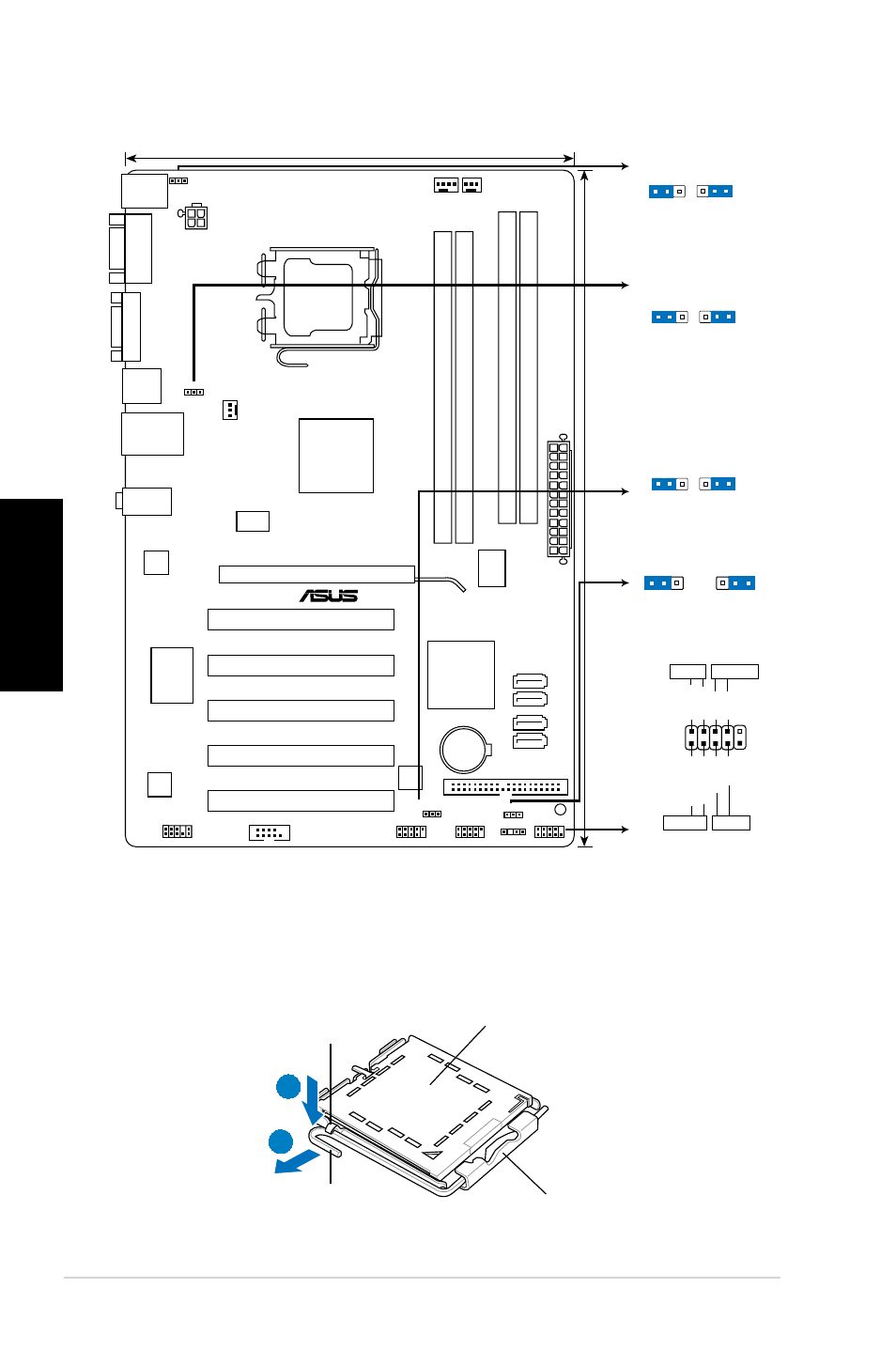

P5KPL IPC
PCIEX16
PCI4
PCI5
PCI3
PCI2
PCI1
PRI_IDE
USB78
USB56
AAFP
ICS
9LRS954A4GLF
IC
S
9P946AFLF
ATX12V
EATXPW
R
CPU_FAN
CHA_FAN
PWR_FAN
Intel
®
G31
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1705
RTL
8112
8Mb
BIOS
20.3cm(8.0in)
30.5cm(12in)
LGA775
Intel
®
ICH7
DDR2 DIMM_A1 (64bit, 240-pin module)
DDR2 DIMM_A2 (64bit, 240-pin module)
DDR2 DIMM_B1 (64bit, 240-pin module)
DDR2 DIMM_B2 (64bit, 240-pin module)
SATA1
SATA3
SATA2
SATA4
CLRTC
USBPW5-8
KBPWR
USBPW1-4
CHASSIS
AUDIO
KBMS
LAN1_USB12
USB34
SB_PWR
F_PANEL
VG
A
COM1
COM2
PIN 1
PWR BTN
PLED
+
PLED
-
PWR
GND
HD_LED
+
HD_LED-
Groun
d
Rese
t
F_PANEL
PLED
+HDLED
RESET
2
1
2 3
Normal
(Default)
Clear RTC
CLRTC
2
1
2 3
+5V
(Default)
+5VSB
USBPW5-8
2
1
2 3
+5V
+5VSB
(Default)
USBPW1-4
2
1
2 3
+5V
(Default)
+5VSB
KBPWR
