Изучение частей компьютера
Правая сторона

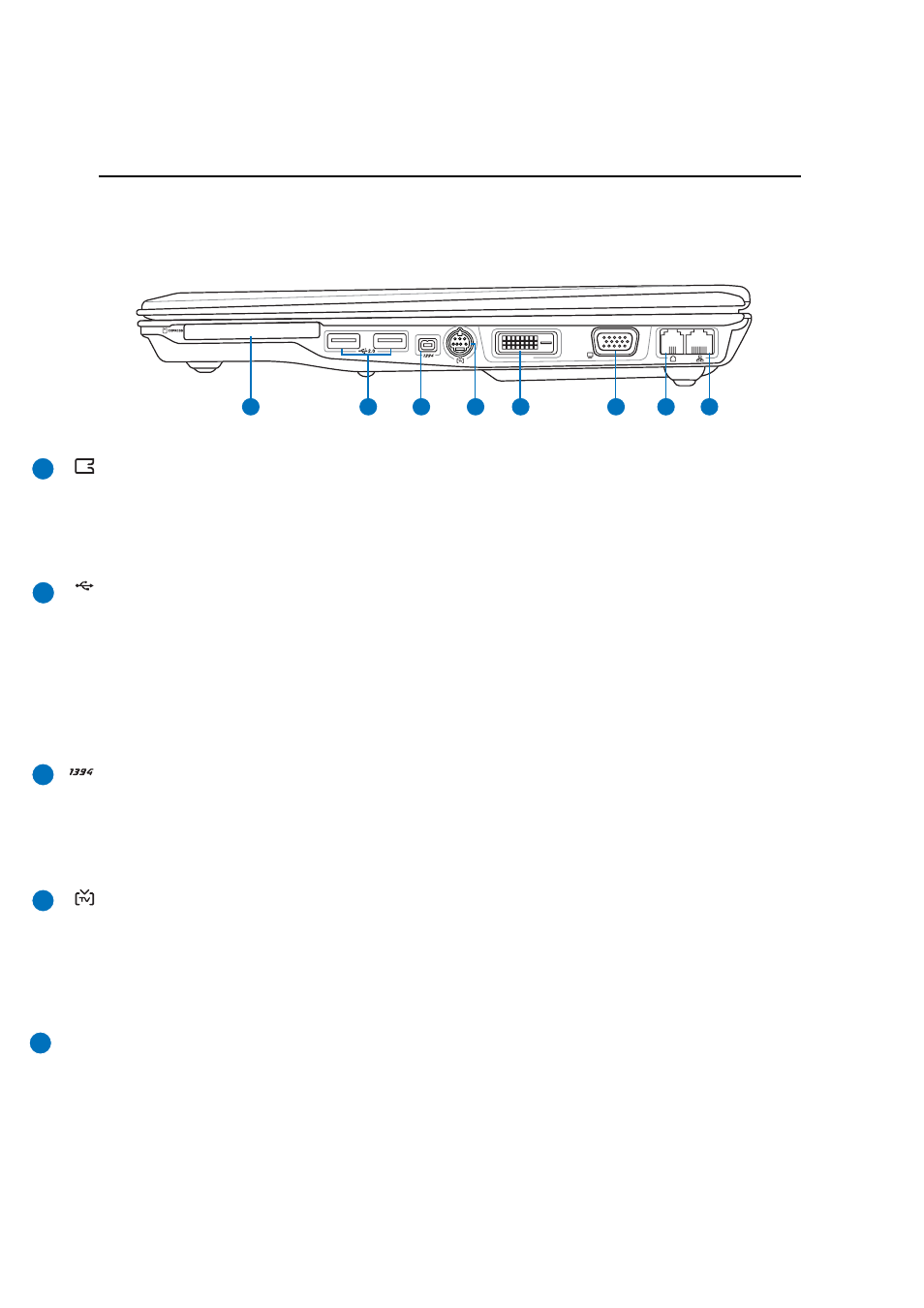

На диаграмме внизу изображены компоненты правой стороны портативного компьютера.
Разъем ExpressCard
Один 26-ти контакный разъем Express card позволяет установить одну карту ExpressCard/34мм или одну
ExpressCard/54мм. Этот новый интерфейс работает быстрее, т.к. вместо параллельной шины, используемой
в разъеме PC card, использует последовательную шину PCI Express. (Не совместим с предыдущими картами
PCMCIA.)
Порты USB (2.0/1.1)
Универсальная последовательная шина (USB) поддерживает различные USB-совместимые устройства,
такие, как клавиатура, устройства управления курсором, видеокамеры, модемы, жёсткие диски, принтеры,
мониторы и сканеры, подключающиеся последовательно со скоростью до 12 Мбит/с (USB 1.1) и 480 Мбит/с
(USB 2.0). Шина USB позволяет подключать до 127 устройств одновременно к одному компьютеру, причем
периферийные устройства, такие, как клавиатуры и некоторые новые мониторы могут выступать в качестве
дополнительных разъемов или разветвителей. USB поддерживает “горячее подключение” устройств, таким
образом, можно подключать и отключать периферийные устройства без перезапуска компьютера.
Порт 1394
IEEE1394 - это высокоскоростная последовательная шина, похожая на SCSI, но с более простыми разъемами
и возможностью горячего подключения, как у USB. Интерфейс IEEE1394 поддерживает передачу данных со
скоростью 100-400 Mбит/c и может поддерживать до 63 устройств на одной шине. IEEE1394 также используется
в цифровой аппаратуре класса “high-end” и имеет маркировку “DV” (порт для цифрового видео).
Порт TV-Out
Порт TV-Out – это разъем S-видео, который позволяет перенаправлять изображение с экрана портативного
компьютера на телевизор или видеопроектор. Вы можете определить, как осуществляется вывод – одновременно
на два монитора или только на один из них. Используйте кабель S-видео (не входит в поставку) для работы с
высококачественными мониторами или используйте входящий в поставку адаптер S-Video - RCA (“тюльпан”)
для вывода изображения на стандартные видео устройства. Этот порт поддерживает форматы NTSC и PAL.
Цифровой (DVI-D) выход (на некоторых моделях)
Разъем цифрового видеоинтерфейса предназначен для вывода изображения на плоские LCD мониторы или
другие DVI-совместимые устройства.
2.0
DVI
1
3
5
6
4
2
7
8
2
3
1
4
5
DVI-D
