Изучение частей
2
3
4
1
5
Выход для подключения монитора
15-штырьковый разъем для монитора поддерживает стандартное VGA-совместимое
устройство, такое, как монитор или проектор, для просмотра изображения на большем
внешнем экране.
Порт LAN
Порт ЛВС RJ-45 больше по размеру, чем порт модема RJ-11, и предназначается для
кабелей Ethernet RJ-45 для подключения к локальной сети. Встроенный порт RJ45
обеспечивает удобное подключение без дополнительных адаптеров.
2.0
Порты USB (2.0/1.1)
Универсальная последовательная шина совместима с устройствами типов USB 2.0
или USB 1.1, например, устройствами ввода, модемами, приводами жестких дисков,
принтерами, мониторами и сканерами, подсоединенными последовательно на скорости до
12Mбит/с (USB 1.1) и 480Mбит/с (USB 2.0). USB позволяет подключить к одному компьютеру
много внешних устройств, используя хабы. USB поддерживает “горячее подключение” устройств,
таким образом, можно подключать и отключать периферийные устройства без перезагрузки
компьютера.
Модемный порт
Телефонный разьём RJ-11 рассчитан на телефонный кабель. Встроенный модем
поддерживает передачу данных со скоростью до 56K по протоколу V.90. Встроеный
разъем допускает удобное использование без дополнительных адаптеров.
ОСТОРОЖНО! Встроенный модем не поддерживает напряжение, используемое в
цифровых телефонных сетях. Не подключайте модемный порт к цифровым телефонным
сетям, так как модем может выйти из строя.
Задняя сторона

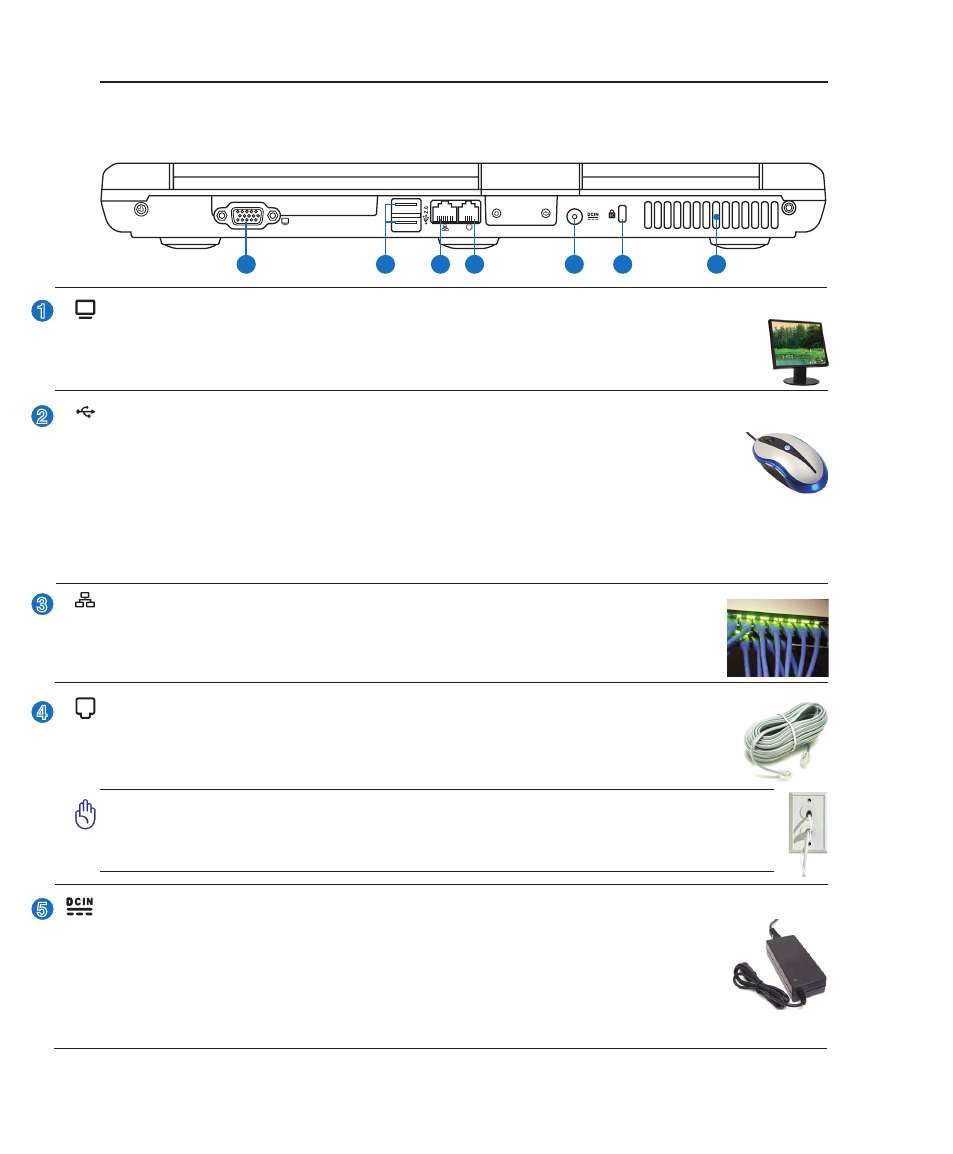

На следующей схеме представлены компоненты, расположенные на этой стороне портативного
компьютера.
7 1 2 3 4 5 6
Вход питания (постоянное напряжение)
Входящий в комплект поставки адаптер питания преобразует стандартное напряжение
электросети в необходимое для портативного компьютера, к которому он подключается
через этот разъем. Через этот разъем в компьютер подается питание и заряжается
аккумулятор. Во избежание повреждения компьютера и аккумулятора, пользуйтесь
только адаптером, входящим в комплект поставки.ОСТОРОЖНО: АДАПДЕР
МОЖЕТ НАГРЕВАТЬСЯ ПРИ ИСПОЛЬЗОВАНИИ. УБЕДИТЕСЬ, ЧТО
ВЫ НЕ НАКРЫЛИ АДАПДЕР ЧЕМ-ЛИБО И ДЕРЖИТЕ ЕГО ПОДАЛЬШЕ ОТ
ТЕЛА.
