Изучение частей компьютера
Левая сторона

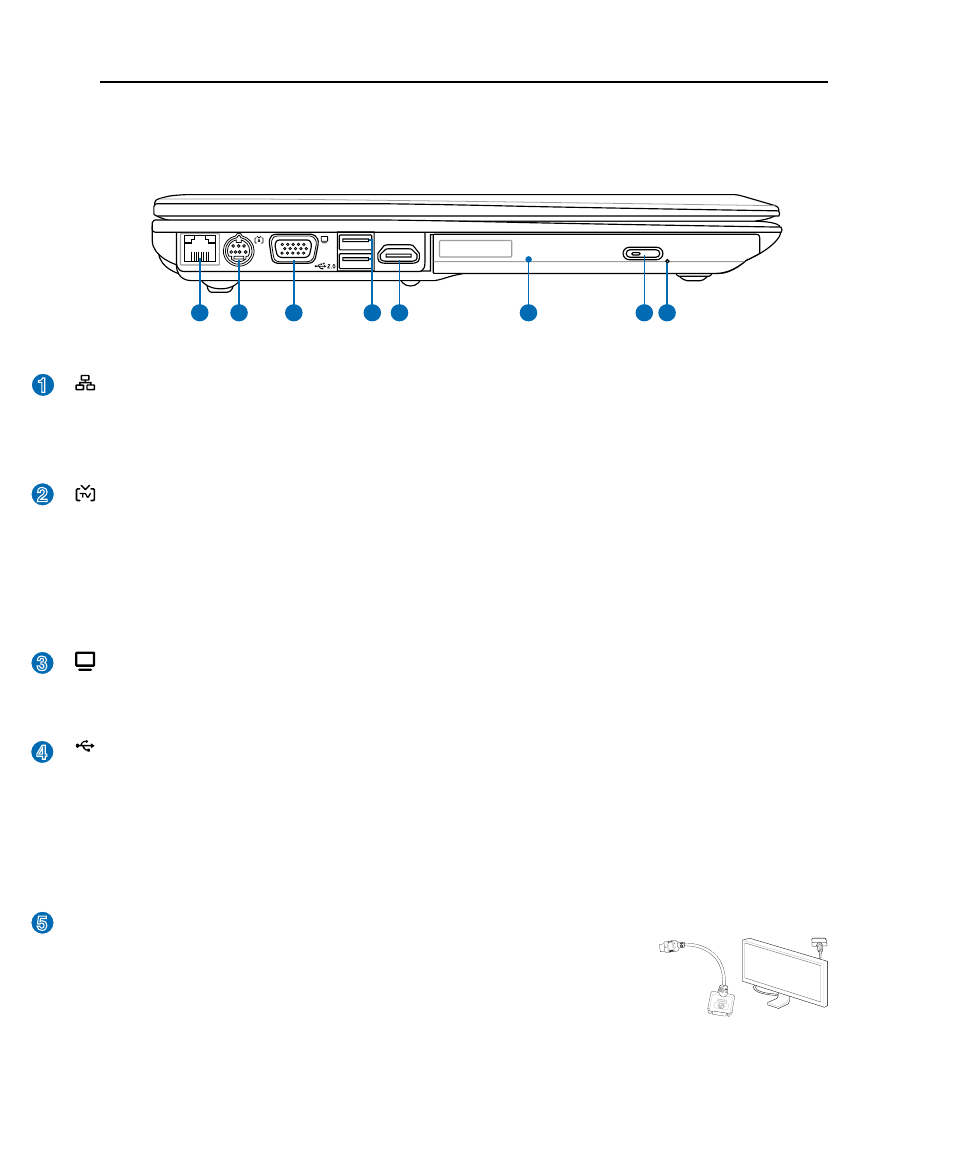

На диаграмме внизу изображены компоненты левой стороны портативного компьютера.
Порт LAN
Порт ЛВС RJ-45 с 8-мью контактами больше по размеру, чем порт модема RJ-11, и предназначается для
стандартных кабелей Ethernet для присоединения к локальной сети. Встроенный порт дает возможность
работать без дополнительных адаптеров.
Порт TV-Out
Порт TV-Out – это разъем S-видео, который позволяет перенаправлять изображение с экрана портативного
компьютера на телевизор или видеопроектор. Вы можете определить, как осуществляется вывод –
одновременно на два монитора или только на один из них. Используйте кабель S-видео (не входит в поставку)
для работы с высококачественными мониторами или используйте входящий в поставку адаптер S-Video - RCA
(“тюльпан”) для вывода изображения на стандартные видео устройства. Этот порт поддерживает форматы
NTSC и PAL.
Выход для подключения монитора
15-штырьковый мониторный порт стандарта D-sub поддерживает стандартное VGA-совместимое устройство,
такое, как монитор или проектор, для просмотра изображения на большем внешнем экране.
Порты USB (2.0/1.1)
Универсальная последовательная шина (USB) поддерживает различные USB-совместимые устройства, такие,
как клавиатура, устройства управления курсором, видеокамеры, модемы, жёсткие диски, принтеры, мониторы
и сканеры, подключающиеся последовательно со скоростью до 12 Мбит/с (USB 1.1) и 480 Мбит/с (USB 2.0).
USB при помощи дополнительных периферийных устройств (USB-хабов) позволяет подключить к одному
компьютеру большое количество устройств. USB поддерживает “горячее подключение” устройств, таким
образом, можно подключать и отключать периферийные устройства без перезапуска компьютера.
Выход на цифровой дисплей
Разъем цифрового видеоинтерфейса предназначен для вывода изображения на
плоские LCD мониторы или другие DVI-совместимые устройства.
(Для подключения устройств используйте поставляемый переходник
m
-DVI ->DVI.)
A
C
O
N
μ
-DVI
1
2
3
5
4
6
7 8
1
.0
m
-DVI
