Задняя сторона – Инструкция по эксплуатации Asus X80Z
Страница 20
20
2
Изучение частей компьютера
Задняя сторона

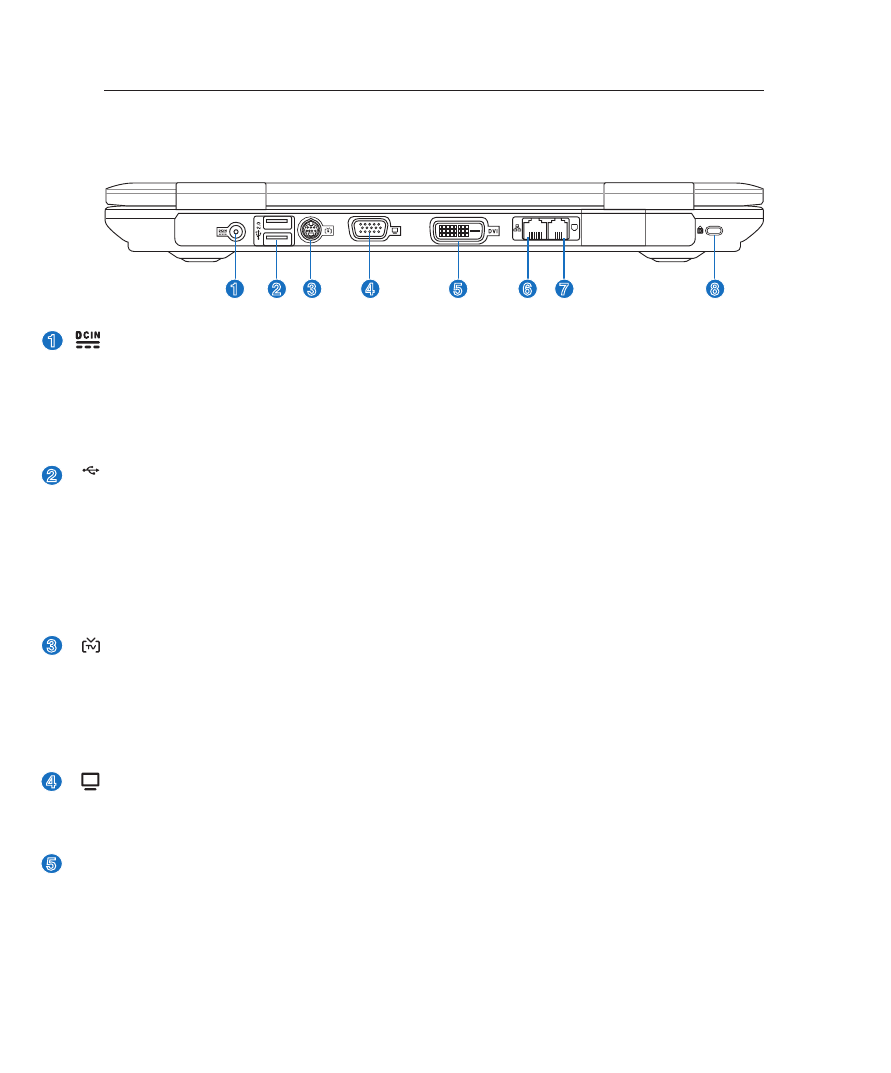

На рисунке внизу изображены компоненты задней стороны портативного компьютера.
Вход питания (постоянный ток)
Входящий в комплект поставки адаптер питания конвертирует стандартное напряжение электросети в необходимое
для портативного компьютера, к которому он подключается через это гнездо. Через это гнездо подается питание на
компьютер и заряжается аккумулятор. Во избежание повреждения компьютера и аккумулятора, пользуйтесь только
адаптером, входящим в комплект поставки.
ОСТОРОЖНО: АДАПТЕР ПИТАНИЯ МОЖЕТ НАГРЕВАТЬСЯ ПРИ
ИСПОЛЬЗОВАНИИ. УБЕДИТЕСЬ, ЧТО НЕ НАКРЫЛИ ЕГО ЧЕМ-ЛИБО И ДЕРЖИТЕ ЕГО ПОДАЛЬШЕ ОТ ТЕЛА.
Порты USB (2.0/1.1)
Универсальная последовательная шина (USB) поддерживает различные USB-совместимые устройства, такие,
как клавиатура, устройства управления курсором, видеокамеры, модемы, жёсткие диски, принтеры, мониторы и
сканеры, подключающиеся последовательно со скоростью до 12 Мбит/с (USB 1.1) и 480 Мбит/с (USB 2.0). Шина USB
позволяет подключать до 127 устройств одновременно к одному компьютеру, причем периферийные устройства,
такие, как клавиатуры и некоторые новые мониторы могут выступать в качестве дополнительных разъемов или
разветвителей. USB поддерживает “горячее подключение” устройств, таким образом, можно подключать и
отключать периферийные устройства без перезапуска компьютера.
Порт TV-Out (на некоторых моделях)
Порт TV-Out – это разъем S-видео, который позволяет перенаправлять изображение с экрана портативного
компьютера на телевизор или видеопроектор. Вы можете определить, как осуществляется вывод – одновременно
на два монитора или только на один из них. Используйте кабель S-видео (не входит в поставку) для работы с
высококачественными мониторами или используйте входящий в поставку адаптер S-Video - RCA (“тюльпан”) для
вывода изображения на стандартные видео устройства. Этот порт поддерживает форматы NTSC и PAL.
Выход для подключения монитора
15-штырьковый мониторный порт стандарта D-sub поддерживает стандартное VGA-совместимое устройство, такое,
как монитор или проектор, для просмотра изображения на большем внешнем экране.
Выход на дисплей (DVI-D) (на некоторых моделях)
Порт цифрового видео предназначен для вывода цифрового видео без потери качества на плоские LCD мониторы
или другие DVI-совместимые устройства.
