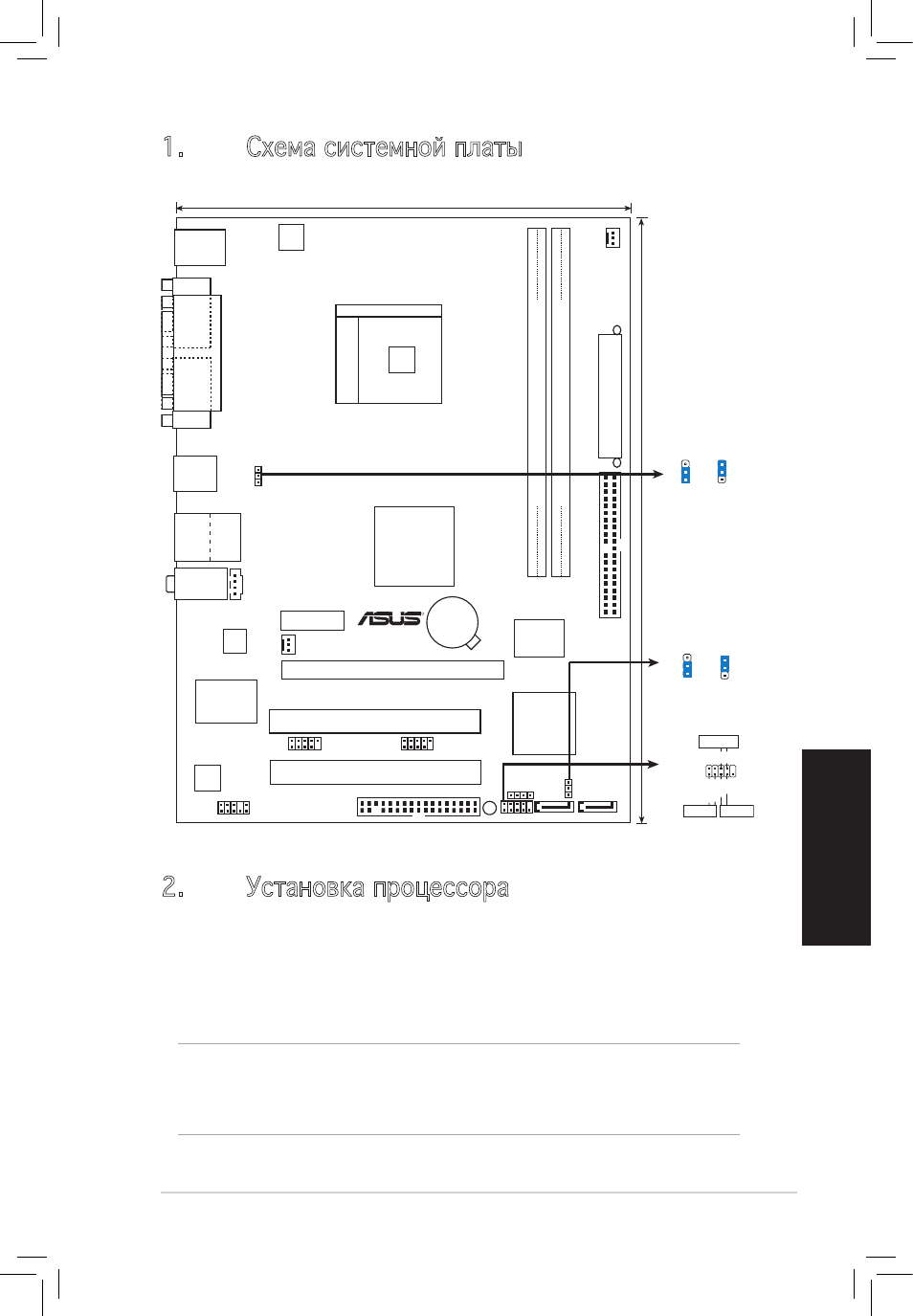

1.
Схема системной платы
2.
Установка процессора
Для установки процессора:
1. Найдите на системной плате 754-выводной разъем типа ZIF.
2. Поднимите рычажок фиксации процессора так, чтобы угол
составил не менее 90°.
ВНИМАНИЕ!
Существует только одно правильное положение процессора при установке.
Не применяйте излишнюю силу при установке процессора в разъем, чтобы
не погнуть контакты и не повредить процессор!
Socket 754
