Страница 50: Сетевое подключение
50
HDMI
Встроенная сетевая карта не может быть установлена позже дополнительно. Сетевая карта
может быть установлена в качестве карты расширения.
Подключения

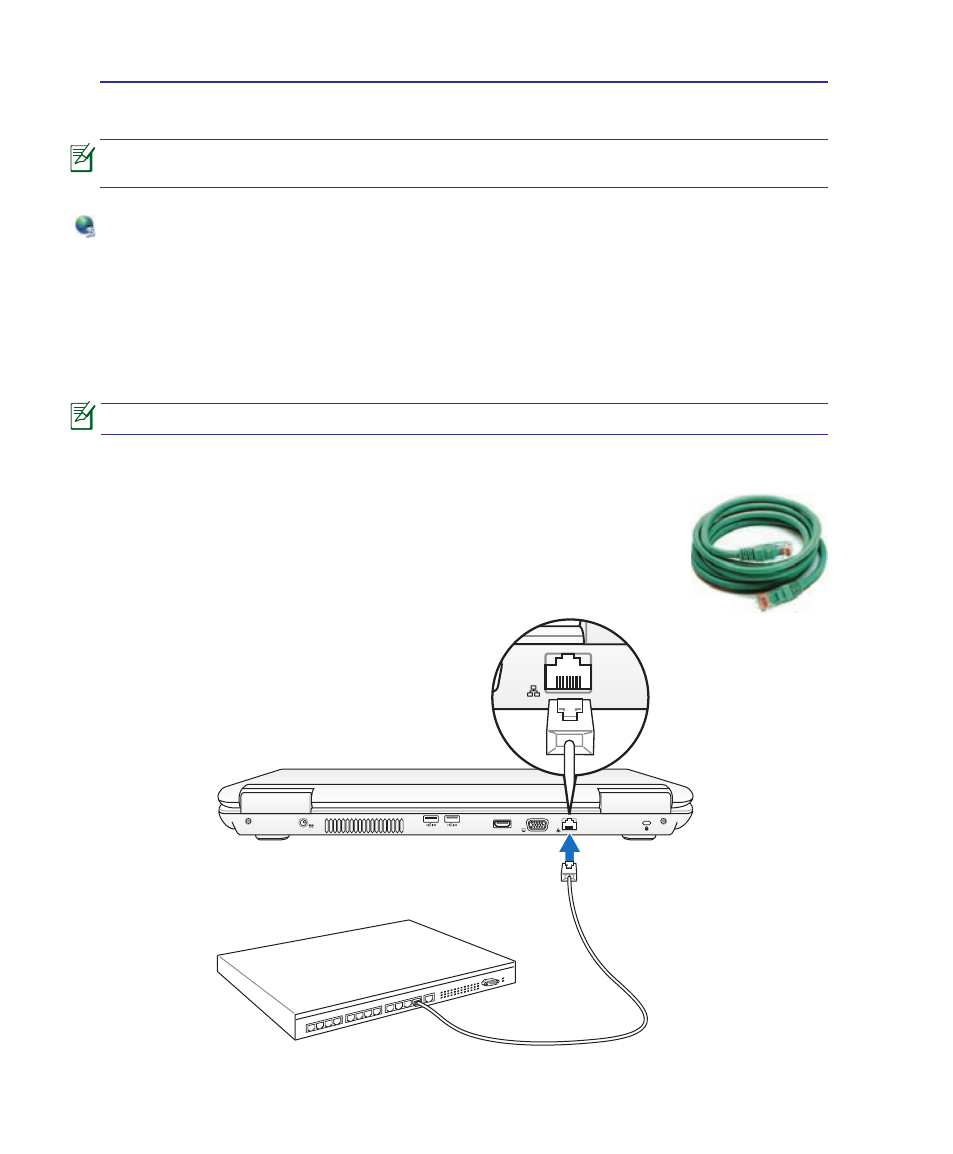

На рисунке показано подключение ноутбука к
хабу или коммутатору, используя встроенный
сетевой адаптер:.
Сетевое подключение
Подключите сетевой кабель с разъемами RJ-45 на обеих сторонах к порту модема/сети ноутбука и к
концентратору или коммутатору. Для передачи на скорости 100 BASE-TX/1000 BASE-T сетевой кабель
должен принадлежать к 5 категории (не 3) кабелей "витая пара". Если планируется использование скорости
передачи 100/1000 Мбит/с, необходимо подключить кабель к концентратору 100 BASE-TX/1000 BASE-T
(не концентратору BASE-T4). Для 10Base-T можно использовать кабель "витая пара" категорий 3, 4 и 5.
Данным ноутбуком поддерживается полнодуплексный режим Подключения на скорости 10/100 Мбит/с при
подключении к сетевому концентратору с включенным режимом “дуплекс”. По умолчанию программное
обеспечение выбирает наиболее высокую скорость передачи, вмешательство пользователя не требуется.
1000BASE-T (или Gigabit Ethernet) поддерживается только на некоторых моделях.
Кабель типа "витая пара"
Этот кабель используется для подключения карты Ethernet к устройствам (обычно
к концентратору или коммутатору) и называется "прямой витой парой Ethernet"
(TPE). Разъемы на его концах называются RJ-45, и они несовместимы с телефонными
разъемами RJ-11. При соединении двух компьютеров без концентратора необходима
специальная разводка "crossover". (Гигабитные модели поддерживают автоматическое
определение кабеля, таким образом “crossover” кабель поставляется опционально.)
Сетевой кабель с
разъемами RJ-45
Сетевой хаб или свитч
4
Использование ноутбука
