Русский - 20
С
оединения и настройка

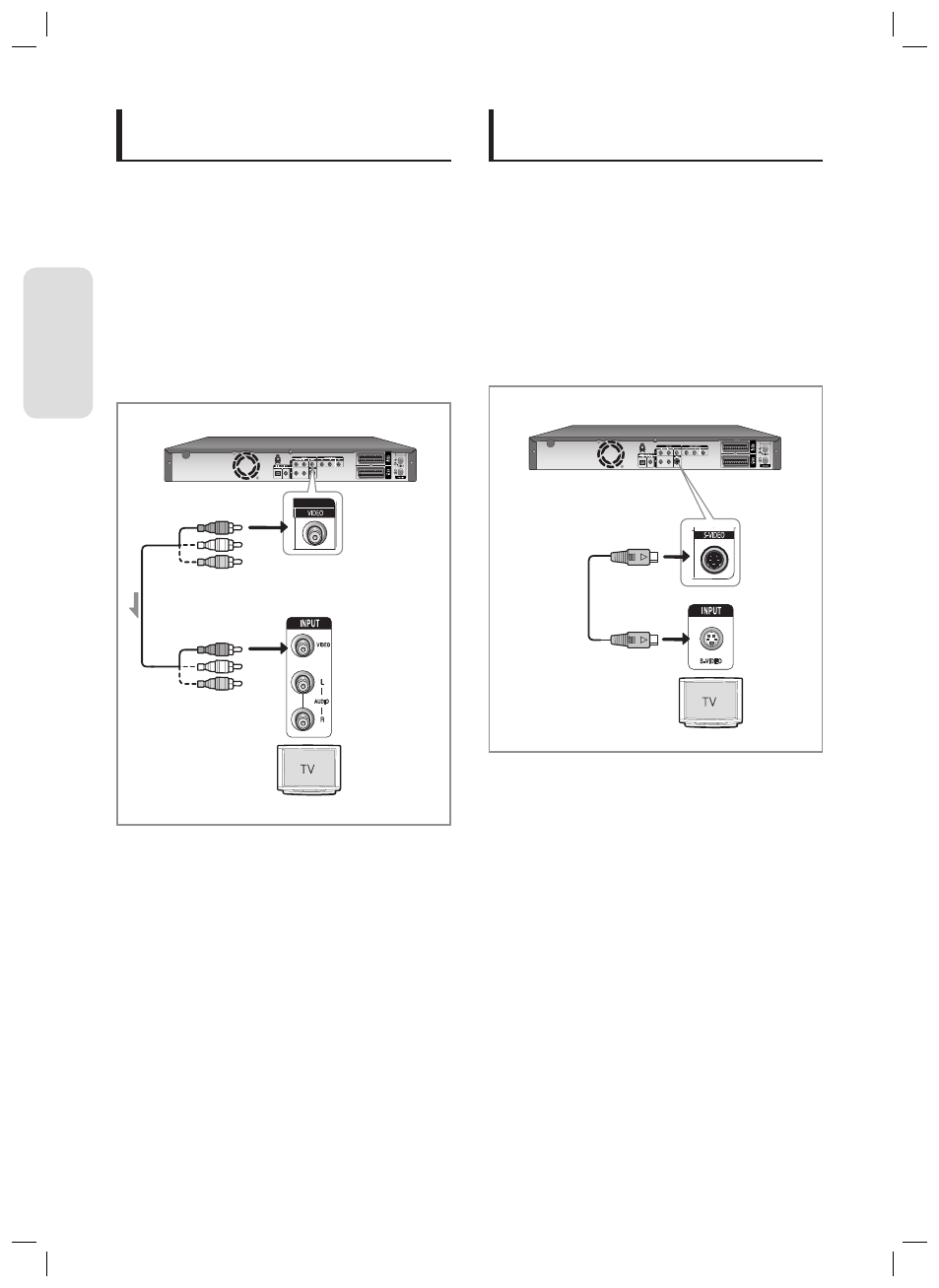

Случай 1 : Подключение к разъему
выхода композитного видеосигнала
Соедините кабелем для видеосигнала
(с желтыми штырями) разъем видеовыхода
VIDEO OUT на HDD DVD рекордере с разъемом
видеовхода VIDEO IN на телевизоре (или AV-
усилителе).
Вы получите изображение обычного качества.
Соедините кабелем для аудиосигнала
(с белыми и красными штырями) разъемы
выхода АУДИОСИГНАЛА на HDD DVD
рекордере с разъемами входа аудиосигнала на
телевизоре (или AV-усилителе) (см. стр. 21~22).
Желтый
Желтый
Аудио / Видео кабель
1.
•
2.
Случай 2 : Подключение к разъему
выхода S-Video
Соедините кабелем с разъемами S-Video
(покупается отдельно) разъем S-VIDEO OUT на
HDD DVD рекордере с разъемом S-VIDEO IN на
телевизоре (или AV-усилителе).
Вы получите изображение высокого качества.
Соедините кабелем для аудиосигнала
(с белыми и красными штырями) разъемы
выхода АУДИОСИГНАЛА на HDD DVD
рекордере с разъемами входа аудиосигнала на
телевизоре (или AV-усилителе) (см. стр. 21~22).
1.
•
2.
