Монтаж – Инструкция по эксплуатации Miele DA 3160 EXT RU
Страница 23
a 2 хомута шланга отвода воздуха
для крепления воздуховода к
выходному штуцеру.
b 1 переходной штуцер
для воздуховода C 125 мм (отсут-
ствует у приборов модельного ряда
...EXT).
c 1 невозвратный клапан
для установки в выдувном штуцере
(только для режима отвода возду-
ха; отсутствует у приборов модель-
ного ряда ...EXT).
d 2 монтажных уголка
для размещения вытяжки в
навесном шкафу.
e 1 промежуточный профиль
для закрывания зазора между зад-
ней стороной прибора и стеной.
f Монтажный комплект для рабо-
ты в режиме циркуляции
Включает в себя выходную вентиля-
ционную решетку и алюминиевый
шланг (не входит в комплект по-
ставки, дополнительно приобрета-
емая принадлежность, см. "Техни-
ческие данные").
g Монтажный комплект DML 300
для монтажа откидной фрон-
тальной панели
Включает в себя складные уголки и
крепежные шурупы для присоеди-
нения мебельного фронта (не вхо-
дит в комплект поставки, дополни-
тельно приобретаемая принадлеж-
ность).

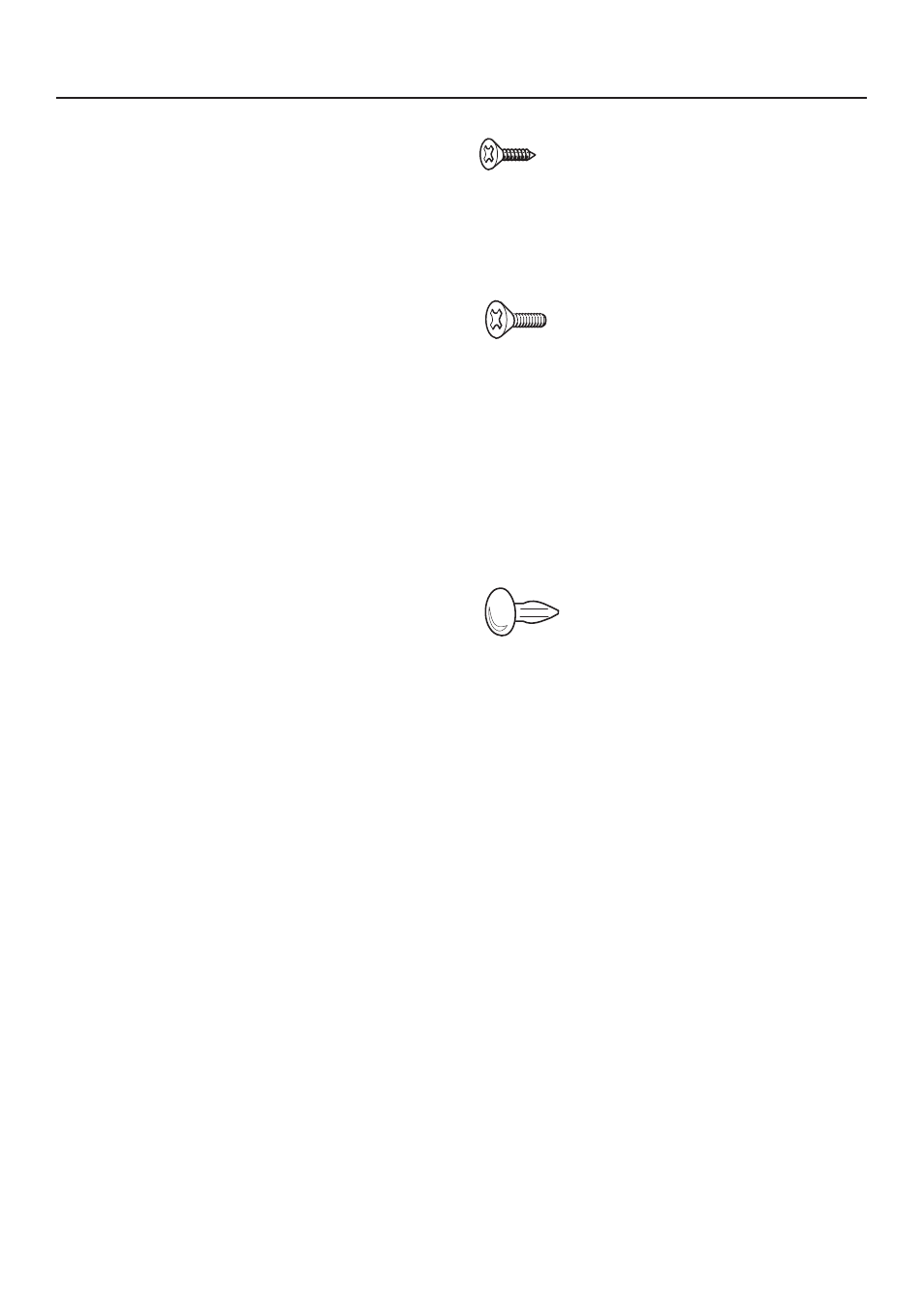

14 шурупов 3,5 x 16 мм
для закрепления вытяжки в навесном
шкафу.
8 шурупов M4 x 12 мм
для прикрепления вытяжки к
монтажным уголкам.
4 шурупа могут быть использованы в
качестве альтернативы пластиковым
заклепкам для прикрепления проме-
жуточного профиля.
4 пластиковые заклепки
для соединения промежуточного про-
филя с задней стороной прибора.
Монтаж
23
