5. 2.66" Стальные гофрированные силосы Фермерской серии
PNEG-1420RU Лестницы, Лестничные ограждения и Платформы
21

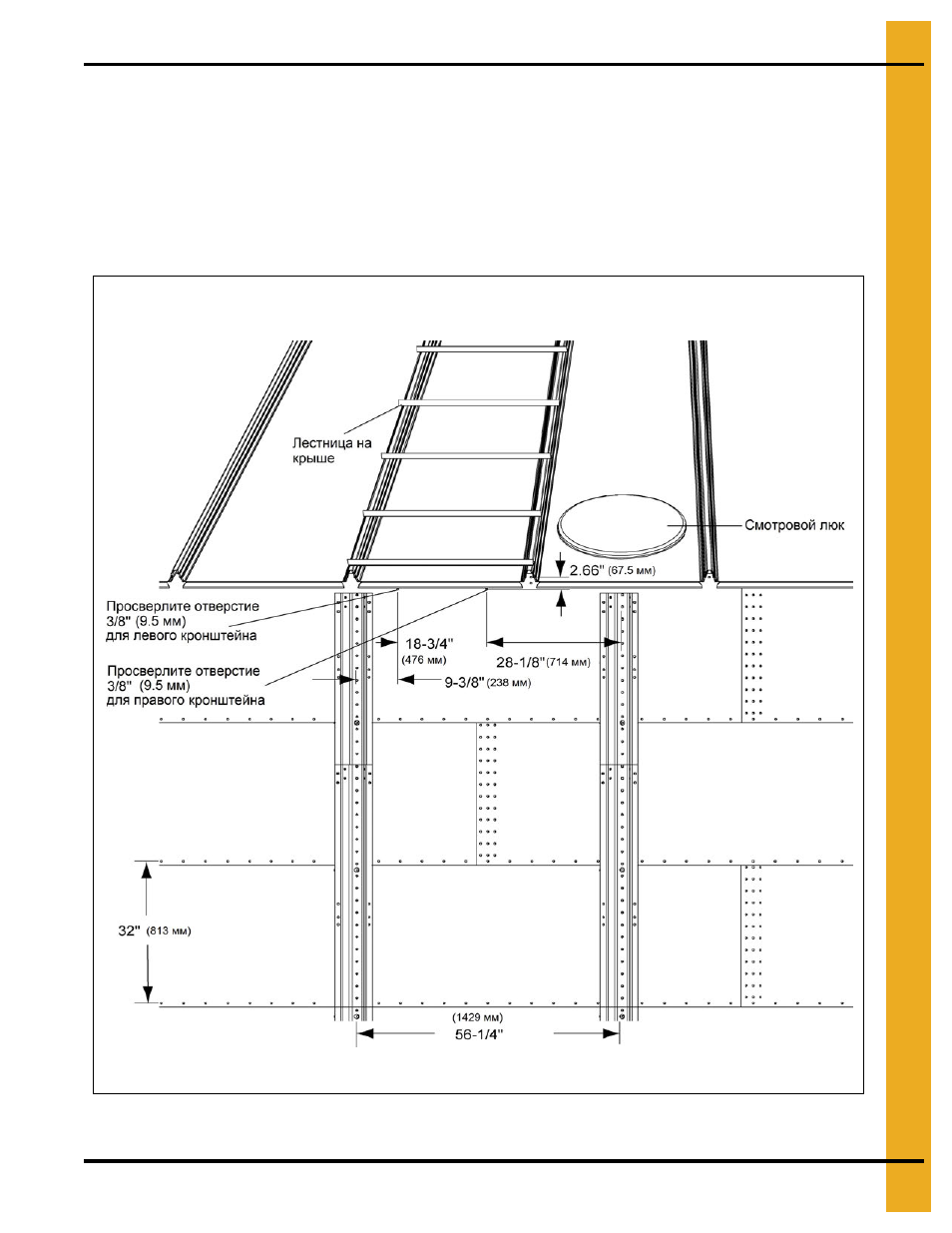

Расположение Отверстий для Базовых Кронштейнов Лестницы
Базовые
кронштейны
надо
установить
непосредственно
под
лестницей
на крыше. До начала установки кронштейнов вы должны просверлить два (2) отверстия
диаметром 3/8" (9.5 мм), на 2.66" (67.5 мм) ниже верхнего горизонтального ряда отверстий и
ровно в линии с существующими отверстиями в горизонтальном шве. Первое отверстие, для
левого кронштейна, делается на расстоянии 9-3/8" (238 мм) от центра ребра жёсткости до
центра самого отверстия, как показано на
Рисунке 5A
. Второе отверстие, для правого
кронштейна, делается на расстоянии 18-3/4" (476 мм) от центра первого отверстия. Смотрите
Рисунок 5A
ниже для правильной подготовки отверстий.
Рисунок 5A
