29
5 Подключение к источнику питания
VEGAFLEX 83 • Profibus PA
44223-R
U-130930
3
1
2

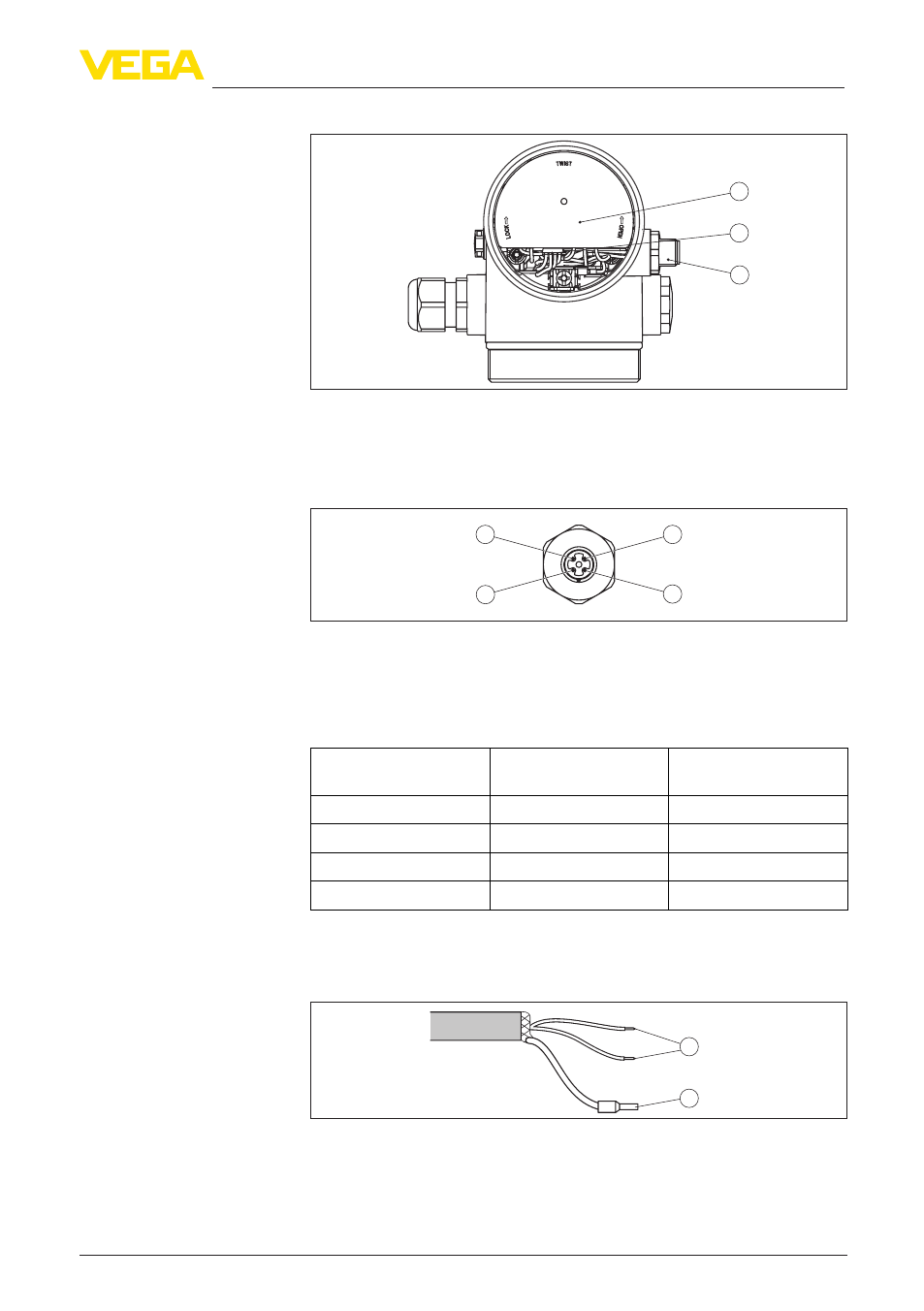

Рис. 21: Отсек электроники - вид сверху
1 DIS-ADAPT
2 Внутреннее штекерное соединение
3 Разъем M12 x 1
3
4
1
2
Рис. 22: Разъем - вид сверху
1 Pin 1
2 Pin 2
3 Pin 3
4 Pin 4
Контактный штырек Цвет соединительно-
го кабеля в датчике
Клемма блока элек-
троники
Pin 1
Коричневый
5
Pin 2
Белый
6
Pin 3
Голубой
7
Pin 4
Черный
8
5.6 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
Рис. 23: Назначение проводов постоянно подключенного соединительного
кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
Отсек электроники
Назначение контактов
штекерного разъема
Назначение прово-
дов соединительного
кабеля
