Инструкция по эксплуатации VEGA VEGAFLEX 86 Profibus PA
Страница 92
92
11 Приложение
VEGAFLEX 86 • Profibus PA
44232-R
U-130930
L
0
-15 mm
(-0.591")
2 mm
(0.079")
-2 mm
(-0.079")
25 mm
(0.984")
0,2 m
(7.874")
0,15 m
(5.906")
0,15 m
(5.906")
0,1 m
(3.937")
1
1

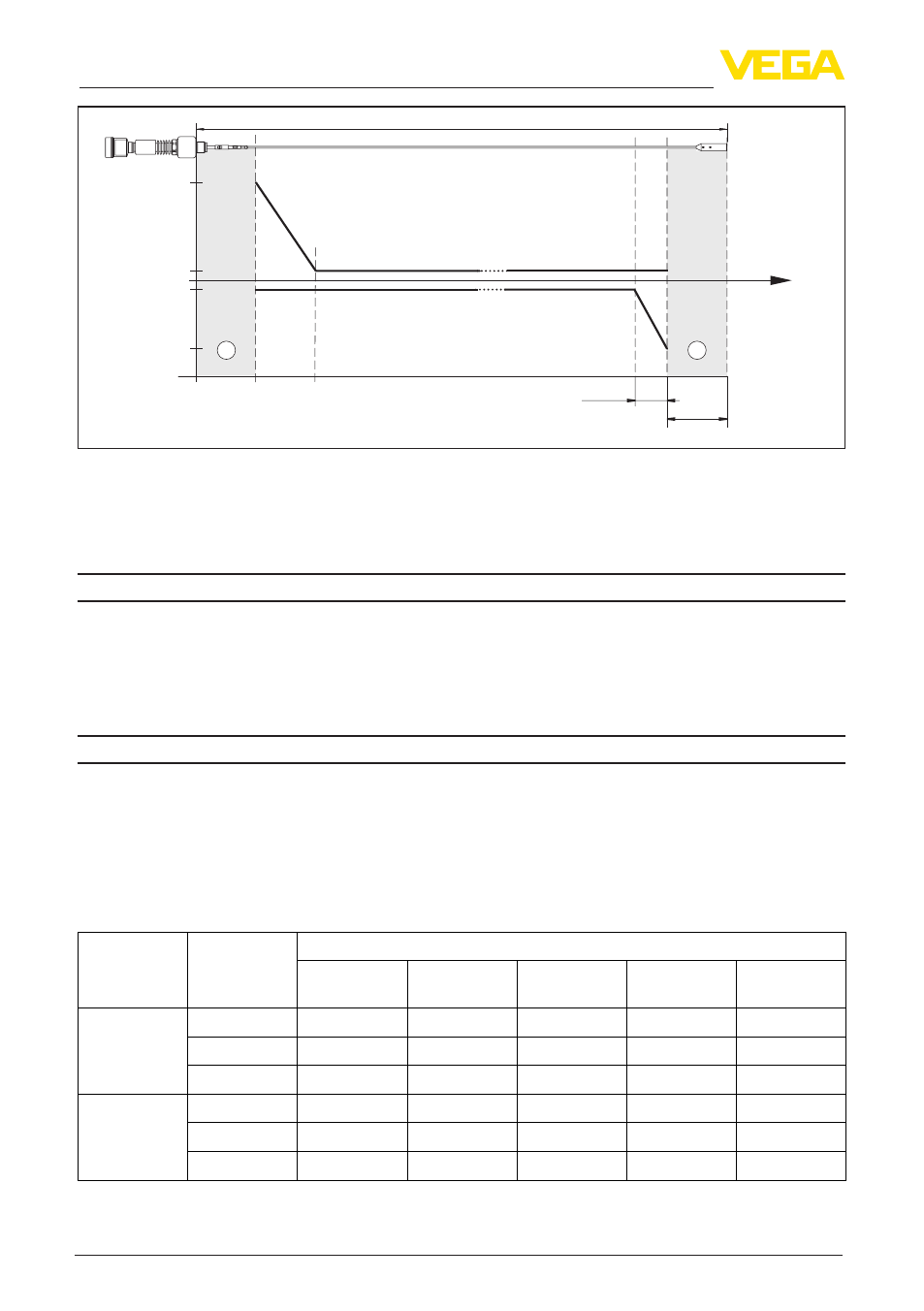

Рис. 62: Погрешность измерения VEGAFLEX 86 в тросовом исполнении ø 4 mm, продукт - масло
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
Воспроизводимость
≤ ±1 mm
Величины, влияющие на точность измерения
Температурный дрейф - цифровой
выход
±3 мм/10 K относительно max. диапазона измерения
или max. 10 мм (0.394 in)
Дополнительная погрешность вслед-
ствие электромагнитных помех в
пределах EN 61326
< ±10 mm (< ±0.394 in)
Влияние газового слоя и давления на точность измерения
Скорость распространения радарного импульса в газовом или паровом слое над измеря-
емым продуктом уменьшается при высоких давлениях. Данный эффект зависит от самого
газа или пара и является особенно значительным при низких температурах.
Возникающая вследствие этих условий погрешность измерения приведена в таблице ниже.
Значения погрешности измерения даны для типичных газов и паров относительно рассто-
яния. Положительные значения означают, что измеренное расстояние слишком большое,
отрицательные значения означают, что измеренное расстояние слишком малое.
Газовая фа-
за
Температура
Давление
10 bar
(145 psig)
50 bar
(725 psig)
100 bar
(1450 psig)
200 bar
(2900 psig)
400 bar
(5800 psig)
Воздух
20 °C/68 °F
0.22 %
1.2 %
2.4 %
4.9 %
9,5 %
200 °C/392 °F 0.13 %
0.74 %
1.5 %
3.0 %
6,0 %
400 °C/752 °F 0.08 %
0.52 %
1.1 %
2.1 %
4,2 %
Водород
20 °C/68 °F
0.10 %
0.61 %
1.2 %
2.5 %
4.9 %
200 °C/392 °F 0.05 %
0.37 %
0.76 %
1.6 %
3,1 %
400 °C/752 °F 0.03 %
0.25 %
0.53 %
1.1 %
2,2 %
