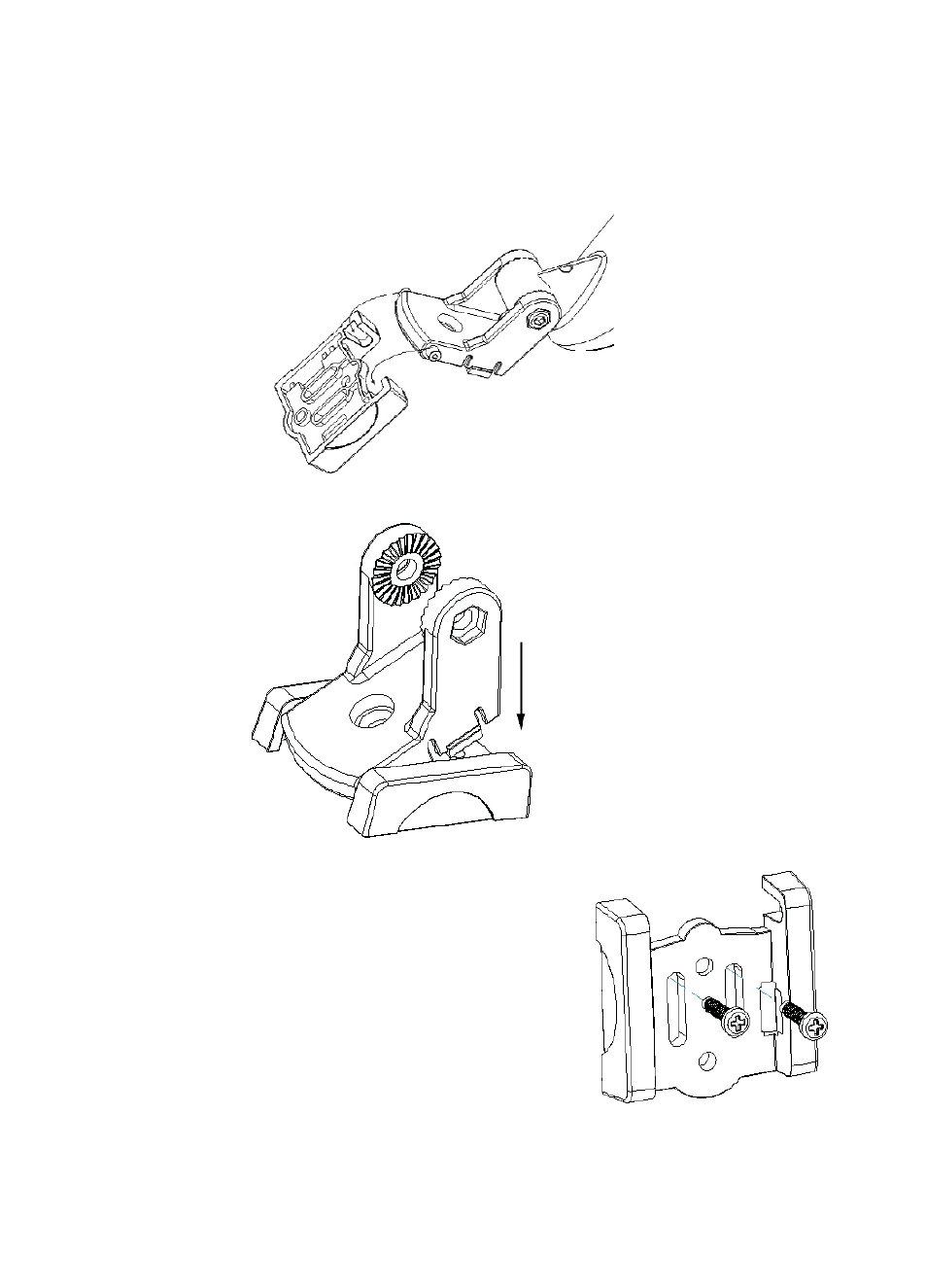

• Прислоните штифт к штифт-пластине (Рисунок 4).
Примечание: не закрепляйте штифт на штифт-пластине (не на-
жимайте на штифт) (Рисунок 5)
Предварительный монтаж
• Прислоните штифт-пластину к транцу.
Используя герметик, слегка закрепите
ее двумя 4х15 болтами (Рисунок 6);
Примечание: Не затягивайте болты
слишком сильно, чтобы иметь возмож-
ность изменять положение датчика.
Рисунок 4
не нажимайте
на штифт
Рисунок 5
Рисунок 6
