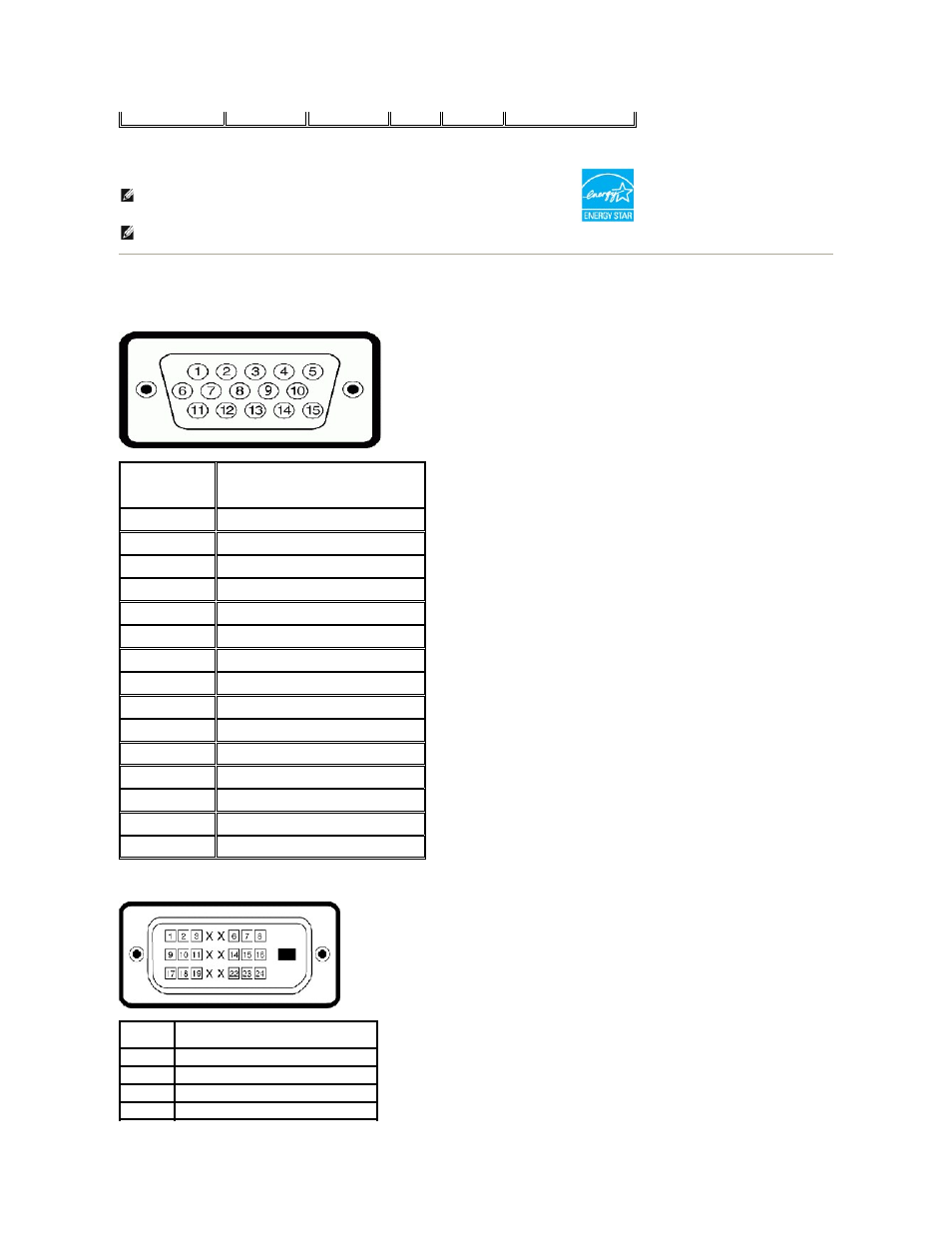

Назначение контактов
Разъем
VGA
Разъем
DVI
выкл
.
ПРИМЕЧАНИЕ
:
Этот монитор соответствует стандарту ENERGY STAR
®
.
ПРИМЕЧАНИЕ
: Нулевое энергопотребление в режиме ВЫКЛ. можно обеспечить только путем
отключения сетевого шнура питания от монитора
.
Номер
контакта
15-контактный разъем
подключенного
сигнального кабеля
1
Видео
- красный
2
Видео
- зеленый
3
Видео
- синий
4
ЗЕМЛЯ
5
Самопроверка
6
ЗЕМЛЯ
-К
7
ЗЕМЛЯ
-З
8
ЗЕМЛЯ
-С
9
Компьютер
5 В/3,3 В
10
ЗЕМЛЯ
-синхр.
11
ЗЕМЛЯ
12
Данные
DDC
13
Строчная синхронизация
14
Кадровая синхронизация
15
Тактовый сигнал
DDC
Номер
контакта
24-контактный разъем подключенного
сигнального кабеля
1
TMDS RX2-
2
TMDS RX2+
3
Земля
TMDS
4
Сглаживание
