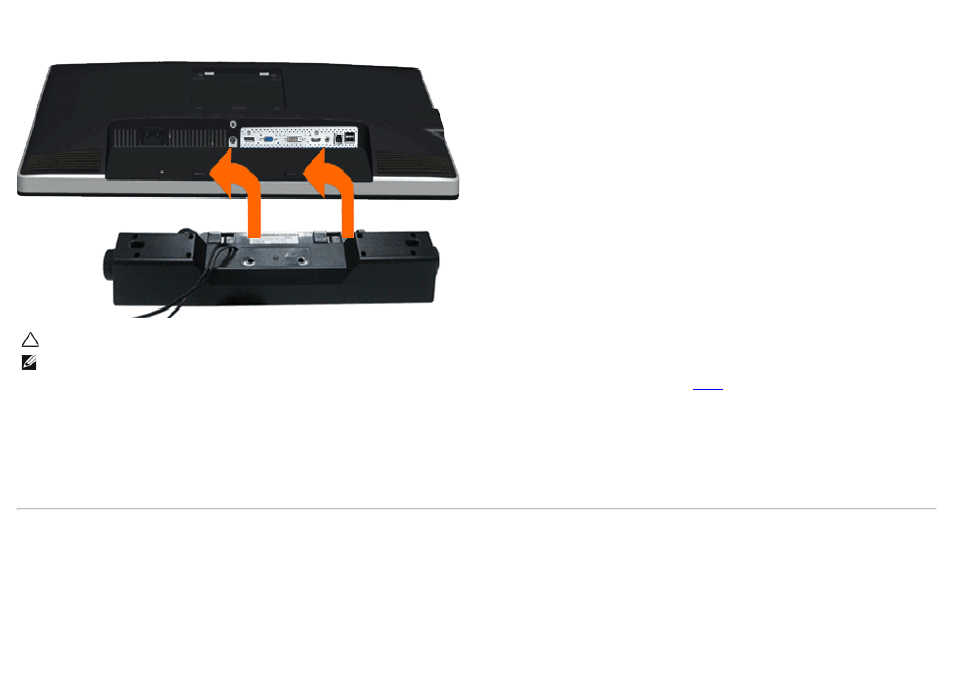

Подключение звуковой панели AX510 / AX510PA (опция)
ВНИМАНИЕ!
Не используйте другие акустические устройства, кроме Dell Soundbar.
ПРИМЕЧАНИЕ.
Разъем питания звуковой панели (выход +12 В пост. тока) предназначен только для опциональной звуковой панели Dell AX510/AX510PA.
1.
Разверните монитор обратной стороной к себе (или встаньте лицом к задней панели). Совместите и вставьте две лапки (
сзади монитора) в прорези на
акустической системе.
2.
Смещайте систему Soundbar влево, пока она не зафиксируется.
3.
Подключите систему к разъему выхода постоянного тока(см. вид снизу для справки).
4.
Подключите кабель, выходящий из задней стенки системы Soundbar (на его конце находится стереофонический мини-разъем светло-зеленого цвета) к разъему
выхода аудиосигнала на ПК.
Для передачи сигнала HDMI/DP можно вставить стереофонический мини-разъем в выходной аудиопорт монитора.
При отсутствии звука проверьте, настроен ли аудиовыход ПК для передачи сигнала HDMI/DP.
