16
О мониторе
Назначение контактов

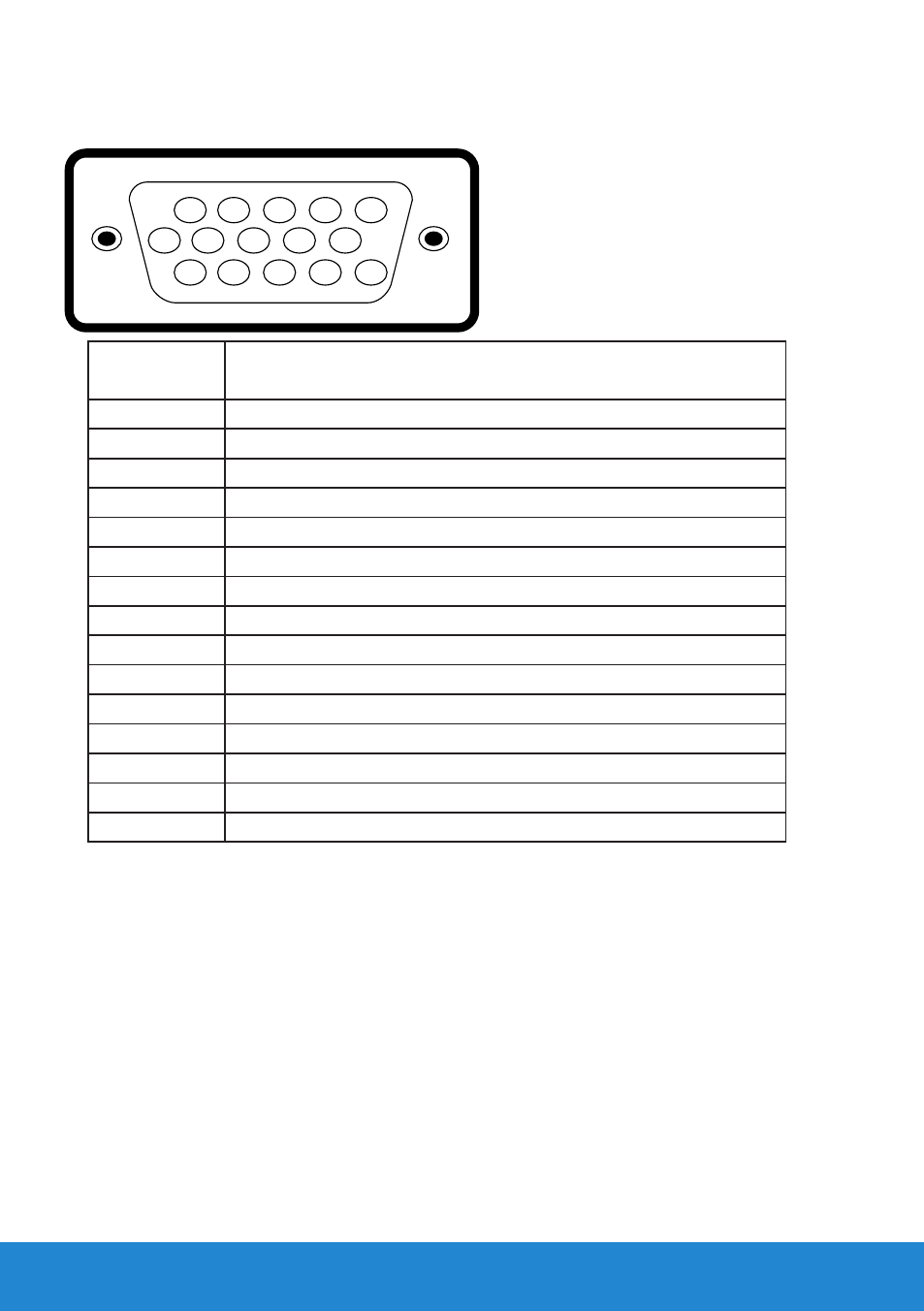

15-контактный разъем D-Sub
1
2
3
4
5
6
7
8
9
10
11 12
13
14
15
Номер
контакта
Сторона монитора 15-контактного бокового
сигнального кабеля
1
Видео – красный
2
Видео – зеленый
3
Видео – синий
4
GND (земля)
5
Самотестирование
6
GND-R
7
GND-G
8
GND-B
9
DDC +5 В
10
GND-sync
11
GND (земля)
12
Данные DDC
13
H-sync
14
V-sync
15
Синхронизация DDC
