Установка и замена компонентов
ВНИМАНИЕ.
Для предотвращения возникновения электростатического разряда, заземлитесь, надев
антистатический браслет или периодически прикасаясь к некрашеной металлической поверхности,
например к разъему на задней панели компьютера.
ВНИМАНИЕ.
Во избежание повреждения системной платы перед началом работы с внутренними
компонентами компьютера необходимо извлечь аккумулятор из отсека.
1
Выполните действия, описанные в разделе «Перед установкой» на стр. 93.
2
Снимите крышку шарнира. См. раздел «Крышка шарнира» на стр. 103.
3
Выверните шесть винтов, фиксирующих дисплей (два сверху, два снизу и два сзади).
4
Отсоедините антенный кабель от мини-платы.
5
Отверните невыпадающий винт провода заземления.
6
Потяните язычок, чтобы отсоединить кабель дисплея.
7
Извлеките кабель из кабельного канала дисплея.

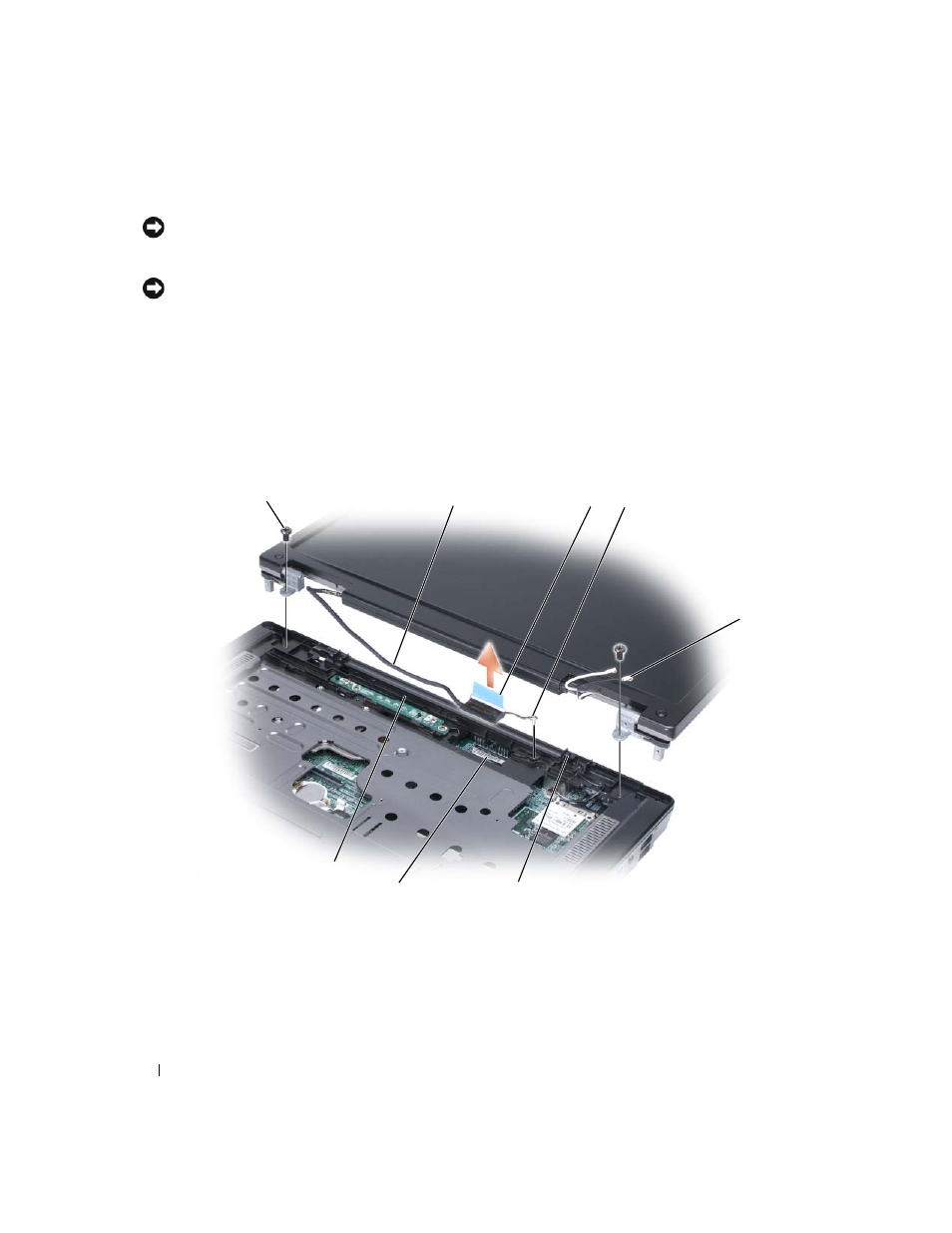

1
винты (2)
2
кабель дисплея
3
язычок кабеля дисплея
4
винт провода заземления
5
кабели (2)
6
выключатель режима
ожидания
7
разъем кабеля дисплея на
системной плате
8
кабельный канал дисплея
2
3
5
1
4
7
8
6
