Технический обзор
Dell™ Inspiron™ 560s Руководство по обслуживанию

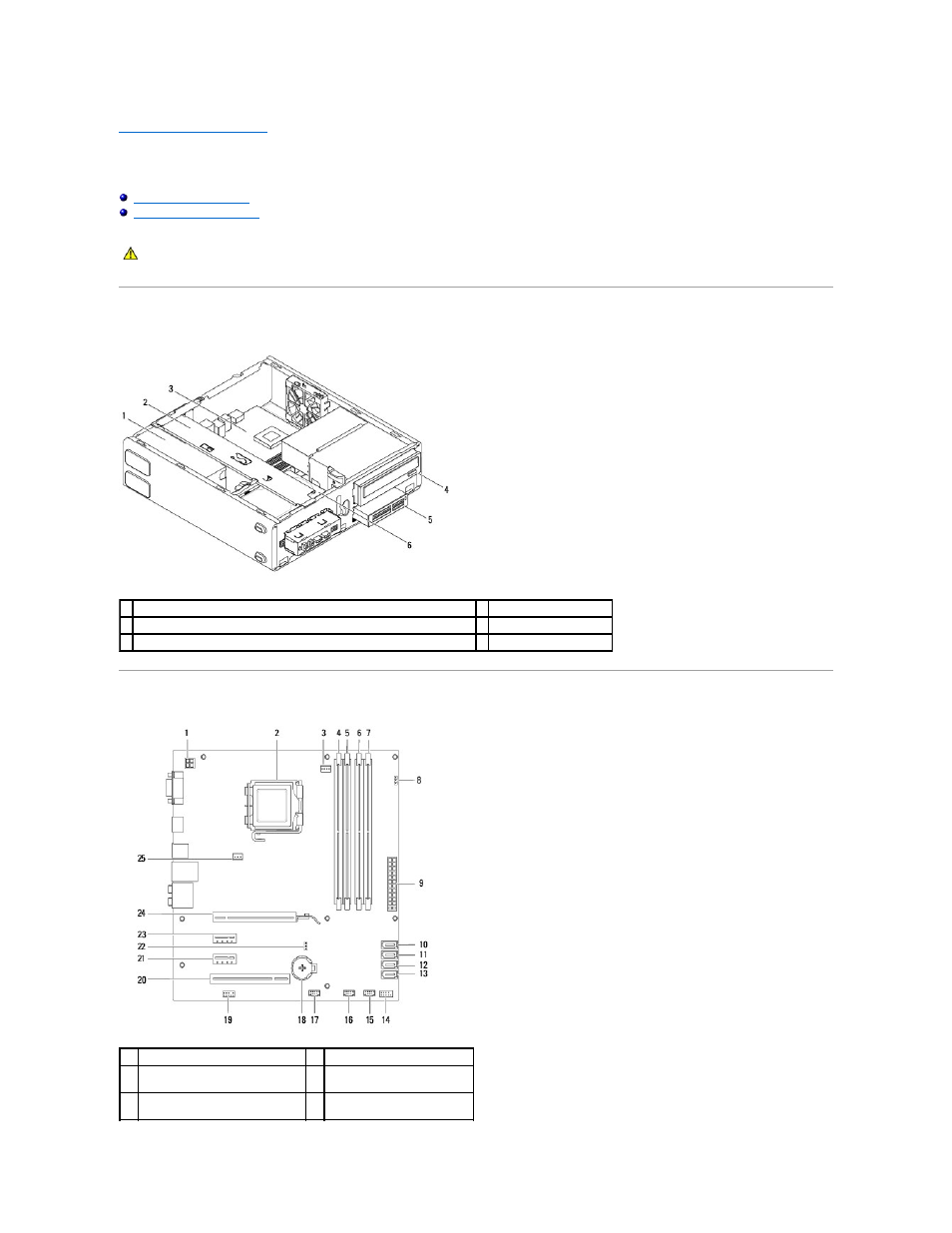

Вид компьютера изнутри
Элементы системной платы
ВНИМАНИЕ
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
1 блок питания
2 опорная скоба
3 cистемная плата
4 оптический дисковод
5 устройство чтения мультимедийных карт (заказывается дополнительно) 6 первичный жесткий диск
1
разъем питания
12 В (ATX12V1)
2
разъем процессора
3
разъем вентилятора процессора
(FAN_CPU)
4
разъем модуля памяти
(DIMM1)
5
разъем модуля памяти
(DIMM2)
6
разъем модуля памяти
(DIMM3)
