Контроль
65
Синоптическая панель
На этой панели отображается сводная информация о выбранном устройстве (см.Рисунок 52). В верхнем левом углу под баннером
указывается электрическая топология ИБП, таких как: Он-лайн ИБП, линейный интерактивный ИБП, и так далее. Всплывающая подсказка
отображается при наведении указателя мыши на один из функциональных блоков.

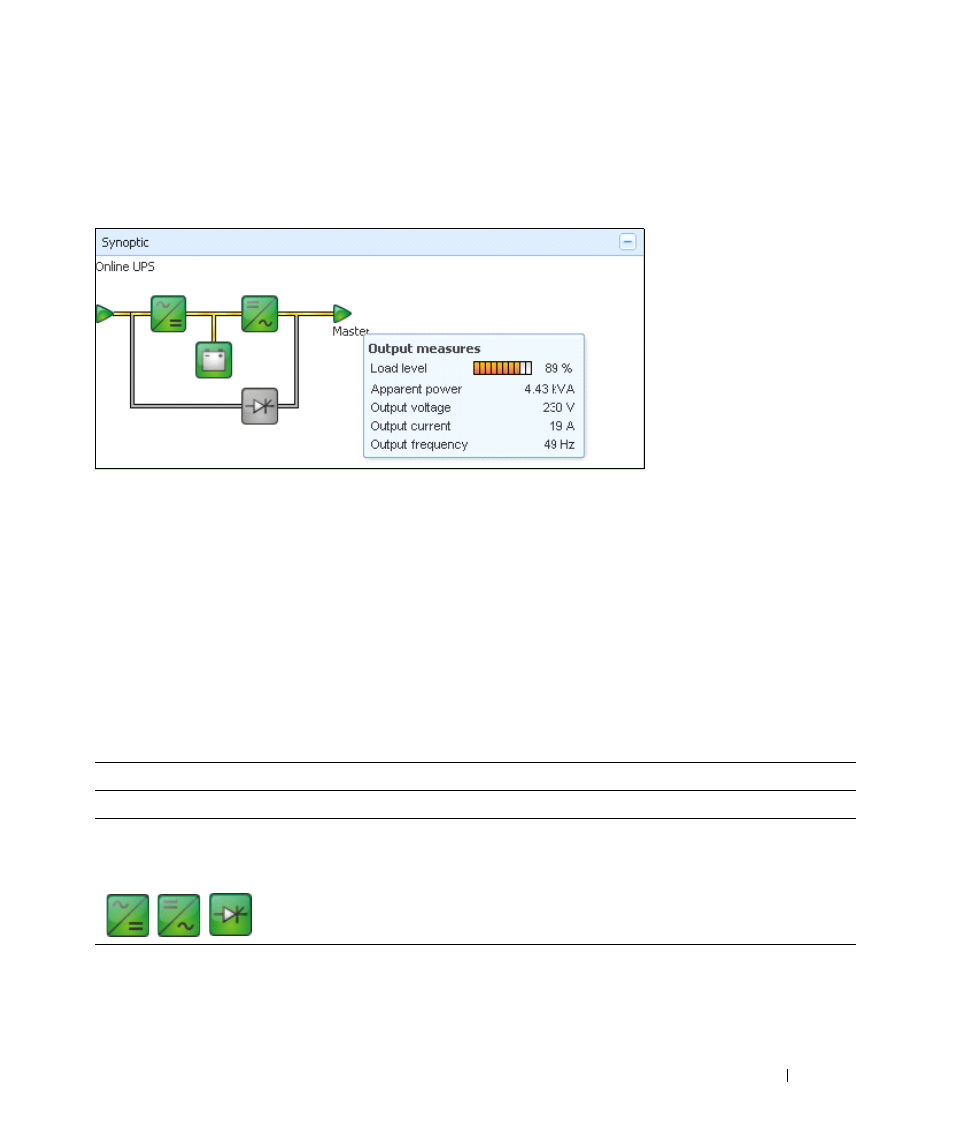

Рисунок 52. Синоптическая панель
Цветовые иконки синоптической панели отображают следующее (см.): Таблица 6):
• Модули ИБП
• Модули батареи
• Направления тока
• Источники электрической энергии на входе ИБП
• Нагрузка на выходе ИБП, со статусом, который связан со статусом ИБП на выходе
• Комбинированные цветовые коды
Таблица 6. Иконки синоптической панели
Символ
Цвет
Описание
Модули ИБП
Переменный ток/Постоянный ток
Постоянный ток/ Переменный ток
Байпас
Зеленый
Статус OK и Активный
