О мониторе
17

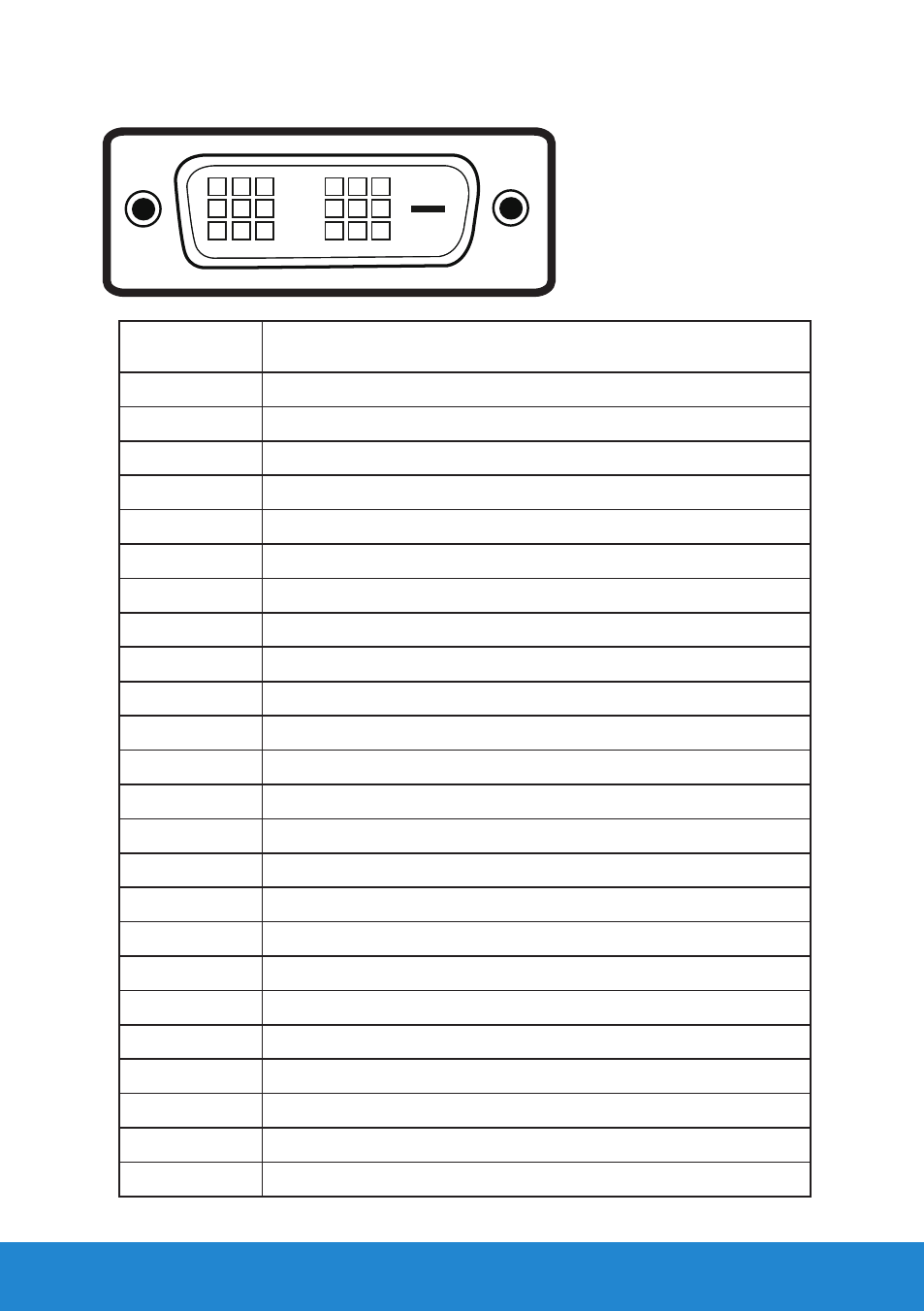

Разъем DVI
1
2
3
6
7
8
9 10 11
14 15 16
17 18 19
22 23 24
x x
x x
x x
Номер
контакта
24-контактная сторона подключенного
сигнального кабеля
1
TMDS RX2-
2
TMDS RX2+
3
TMDS Ground
4
Плавающий
5
Плавающий
6
Синхронизация DDC
7
Данные DDC
8
Плавающий
9
TMDS RX1-
10
TMDS RX1+
11
TMDS Ground
12
Плавающий
13
Плавающий
14
Питание +5 В
15
Самотестирование
16
Обнаружение активного соединения
17
TMDS RX0-
18
TMDS RX0+
19
TMDS Ground
20
Плавающий
21
Плавающий
22
TMDS Ground
23
TMDS Clock+
24
TMDS Clock-
