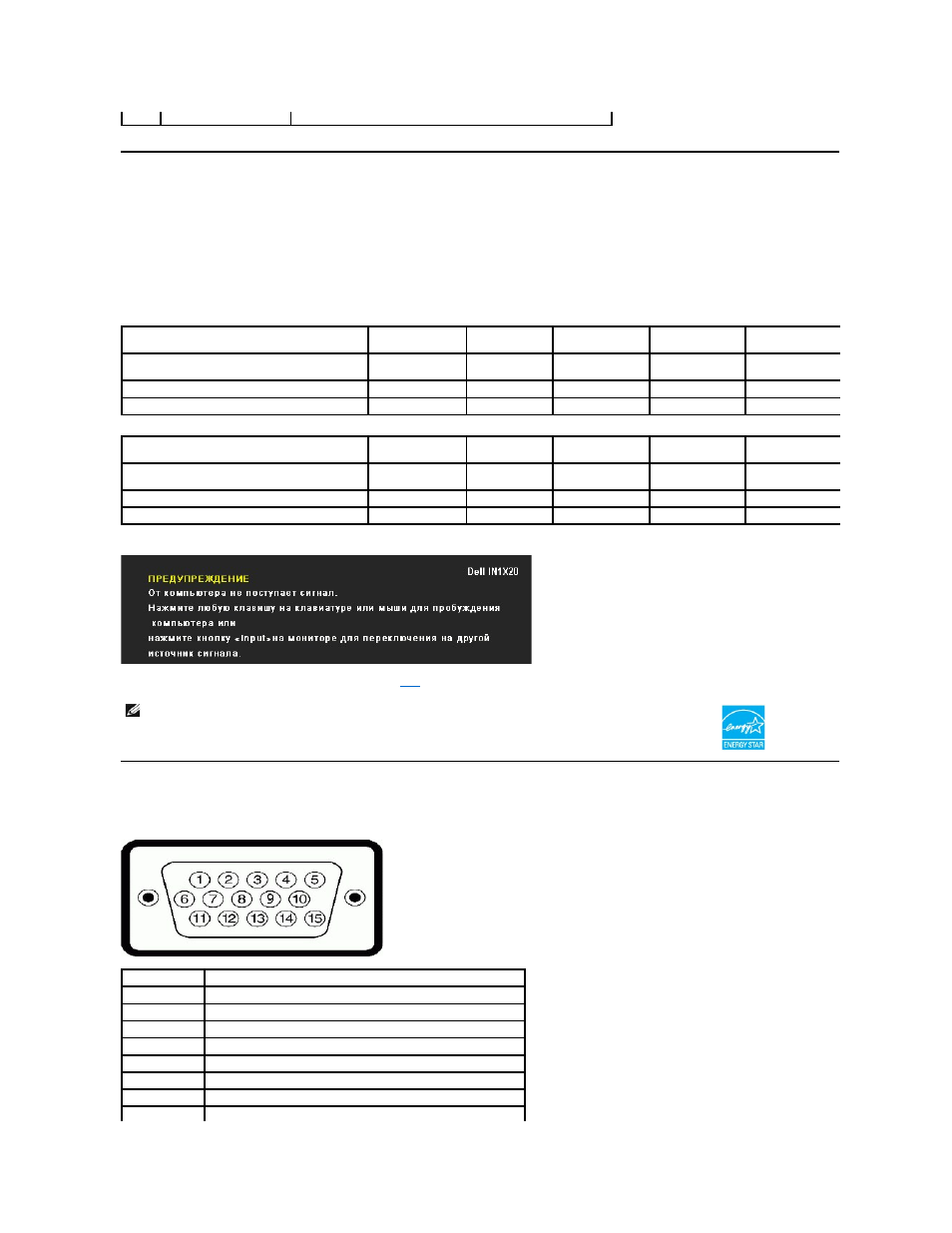

Спецификации монитора
Следующие разделы содержат информацию о различных режимах управления питанием и назначении контактов различных разъемов монитора
.
Режимы управления питанием
Если у вас есть карта
, соответствующая VESA DPM или установленное на РС ПО, монитор автоматически снизит энергопотребление, когда не используется
называется Режим энергосбережения
. Если компьютер определит сигнал с клавиатуры, мыши или другого устройство, то автоматически возобновит работу
Следующая таблица показывает энергопотребление и сигналы данной автомаической функции энергосбережения
:
IN1720:
IN1920:
OSD будет работать только в режиме нормальной работы. При нажатии любой кнопки кроме кнопки питания в режиме "Активн. выкл." появятся следующие
сообщения
:
Акивируйте компьютер и монитор для получения доступа к
OSD
.
Назначение контактов
15-контактный разъем D-Sub
2
Разъем
VGA
Для подключения компьютера к монитору через кабель
VGA.
Режимы
VESA
Горизонтальная
синхронизация
Вертикальная
синхронизация
Видео
Индикатор
питания
Потребляемая мощность
Обычная работа
Активен
Активен
Активен
Белый
20 W(тип.)
/25 W(макс.)
Режим
"Активный выкл."
Неактивный
Неактивный
Пустой
Янтарный
Менее
2 W
Выкл
.
-
-
-
Выкл
.
Менее
1 W
Режимы
VESA
Горизонтальная
синхронизация
Вертикальная
синхронизация
Видео
Индикатор
питания
Потребляемая мощность
Обычная работа
Активен
Активен
Активен
Белый
19 W(тип.)
/23 W(макс.)
Режим
"Активный выкл."
Неактивный
Неактивный
Пустой
Янтарный
Менее
1 W
Выкл
.
-
-
-
Выкл
.
Менее
1 W
ПРИМЕЧАНИЕ
:
Плоскопанельный монитор Dell IN1720/IN1920 соответствует ENERGY STAR®.
Нулевое энергопотребление в режиме ВЫКЛ достигается только посредством отключения сетевого шнура от монитора
.
Номер контакта
Сторона монитора 15-контактного бокового сигнального кабеля
1
Видео
-Красный
2
Видео
-Зеленый
3
Видео
-Синий
4
Земля
5
Самотестирование
6
GND-R
7
GND-G
8
GND-B
