Inspiron 546 – Инструкция по эксплуатации Dell Inspiron 545
Страница 48

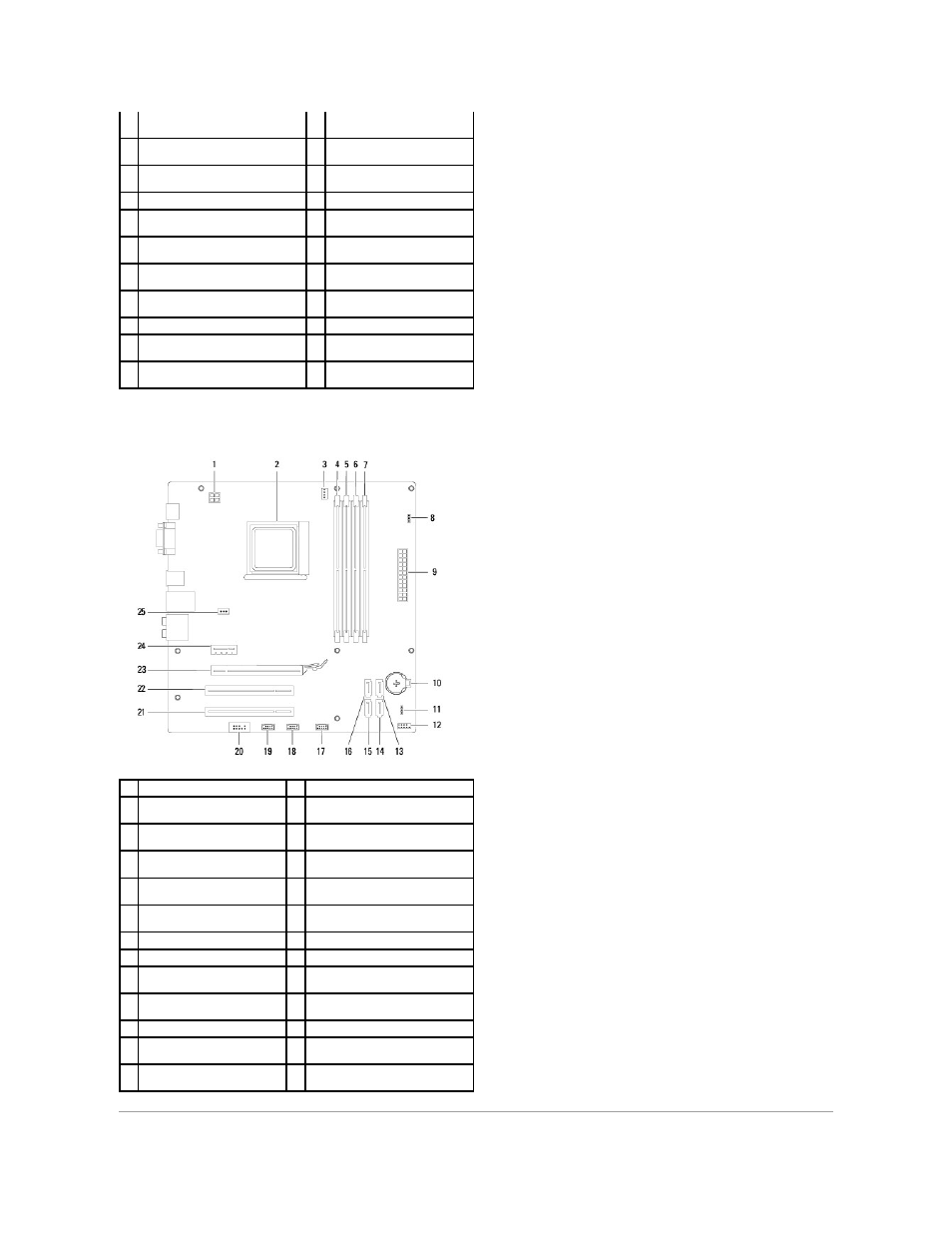

Inspiron 546
5
разъем модуля памяти
(DIMM2)
6
разъем модуля памяти
(DIMM3)
7
разъем модуля памяти
(DIMM4)
8
основной разъем питания
(PWR1)
9
гнездо аккумулятора
(BAT)
10 перемычка сброса CMOS
(CLR_CMOS)
11 перемычка сброса пароля (PSWD) 12 разъем SATA (SATA_1)
13 разъем SATA (SATA_4)
14 разъем передней панели
(FP1)
15 разъем USB передней панели
(F_USB1)
16 разъем SATA (SATA_5)
17 разъем USB передней панели
(F_USB2)
18 разъем USB передней панели
(F_USB3)
19 выход звуковой платы передней
панели
(F_AUDIO)
20 слот для платы PCI (PCI2)
21 слот для платы PCI (PCI1)
22 разъем SATA (SATA_0)
23 слот для 1-канальной платы PCI-
Express (PCI-E_1X)
24 слот для платы PCI Express
x16 (PCI-E1_16X)
25 разъем вентилятора корпуса
(SYS_FAN1)
1
разъем питания
12 В (PWR2)
2
гнездо процессора
3
разъем вентилятора
процессора
(CPU_FAN1)
4
разъем модуля памяти
(DIMM4)
5
разъем модуля памяти
(DIMM3)
6
разъем модуля памяти
(DIMM2)
7
разъем модуля памяти
(DIMM1)
8
перемычка сброса пароля
(PSWD1)
9
основной разъем питания
(PWR1)
10 гнездо аккумулятора (BAT1)
11 перемычка сброса CMOS
(CLR_CMOS1)
12 разъем передней панели (FP1)
13 разъем SATA (SATA_2)
14 разъем SATA (SATA_1)
15 разъем SATA (SATA_0)
16 разъем SATA (SATA_3)
17 разъем USB передней панели
(F_USB1)
18 разъем USB передней панели
(F_USB2)
19 разъем USB передней панели
(F_USB3)
20 выход звуковой платы передней
панели
(F_AUDIO1)
21 слот для платы PCI (PCI2)
22 слот для платы PCI (PCI1)
23 слот для платы PCI Express
x16 (PCI-E_16X_1)
24 слот для 1-канальной платы PCI-
Express (PCI-E_1X_1)
25 разъем вентилятора корпуса
(SYS_FAN1)
