Страница 19
Установка лицевой панели
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Проложите антенные кабели мини
-платы и кабель дисплея по направляющим желобкам в шарнирах дисплея.
3.
Совместите лицевую панель
, наложив ее поверх панели дисплея, и осторожно надавите на нее, чтобы она встала на место со щелчком.
4.
Установите на место дисплей в сборе
(см. раздел
).
Панель дисплея
Снятие панели дисплея
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите дисплей в сборе
(см. раздел
).
3.
Снимите лицевую панель дисплея
(см. раздел
).
4.
Отсоедините кабель камеры от разъема на модуле камеры
.
5.
Выкрутите шесть винтов
, крепящих панель дисплея к крышке дисплея.

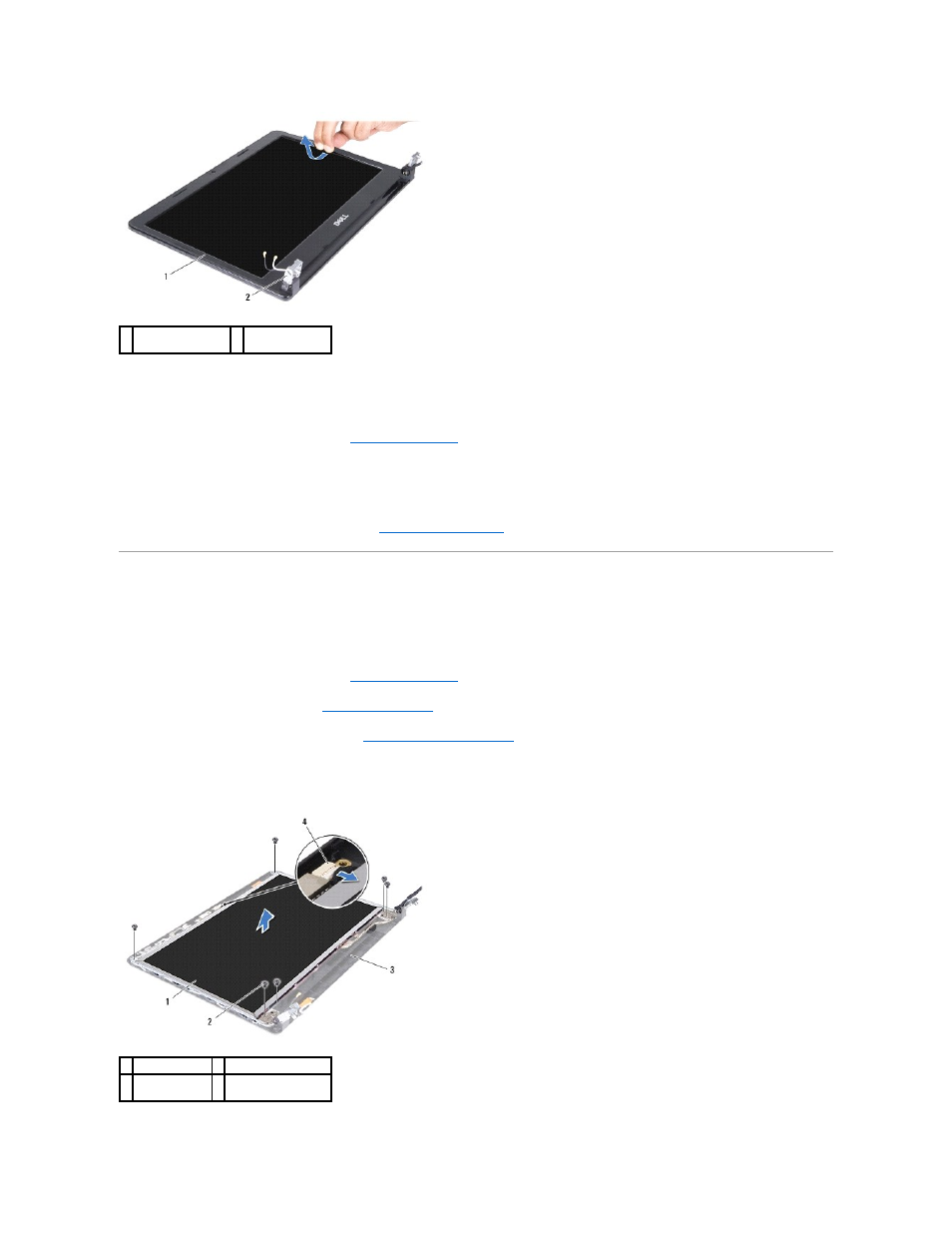

1 лицевая панель
дисплея
2 шарниры
дисплея
(2)
1 панель дисплея 2 винты (6)
3 крышка
дисплея
4 разъем кабеля
камеры
