8
Обзор
Аппаратная архитектура
Рис. 1-1 показывает аппаратную архитектуру адаптера шины 6 Гбит/с SAS.
Адаптер внутреннего ленточного накопителя имеет аналогичную архитектуру.
Отличие состоит в том, что разъемы SAS являются внутренними.

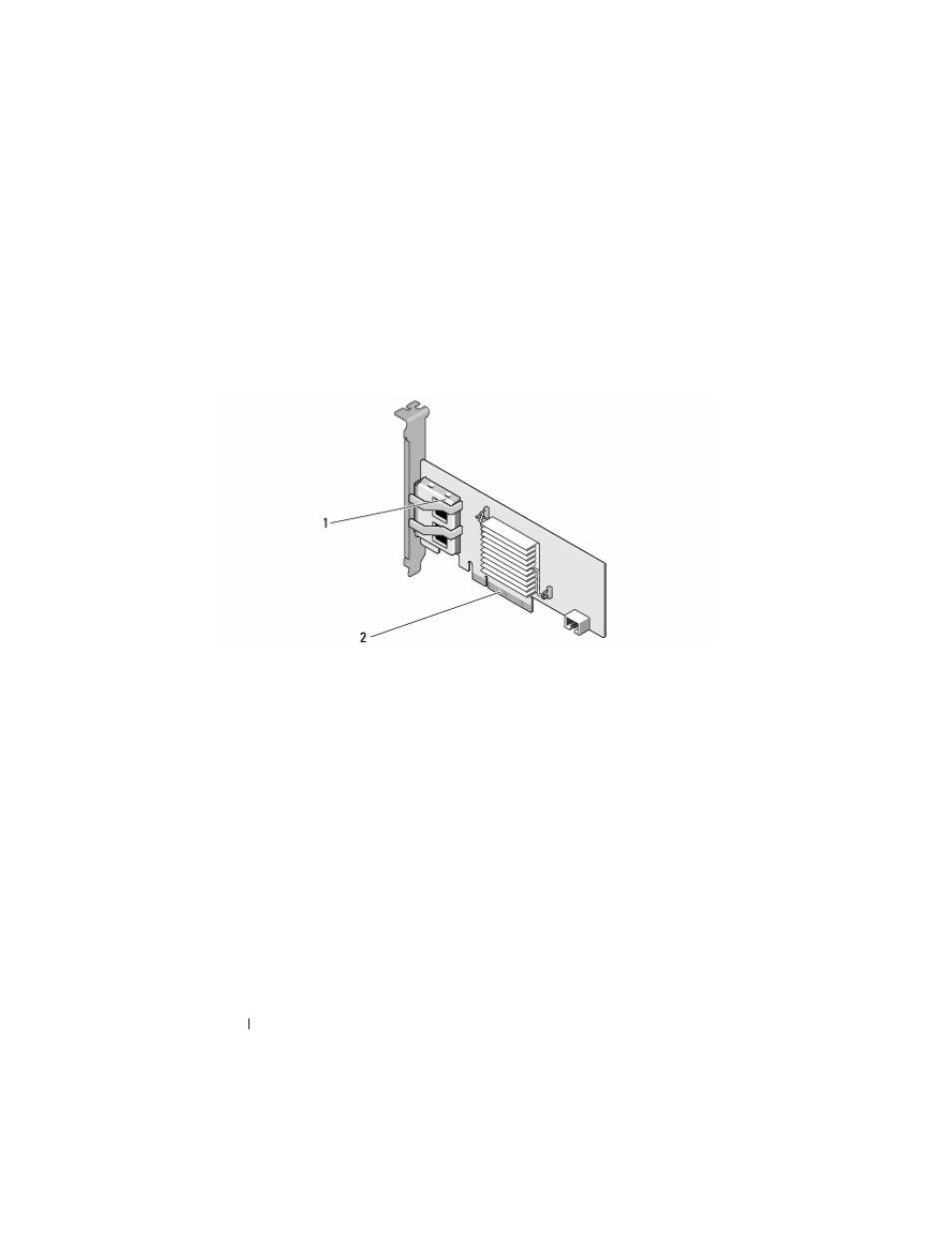

Рисунок 1 1. Аппаратная архитектура адаптера шины 6 Гбит/с SAS и адаптера
внутреннего накопителя на магнитной ленте
1
2x4
внешних разъема SAS
2
Разъем PCI-E
