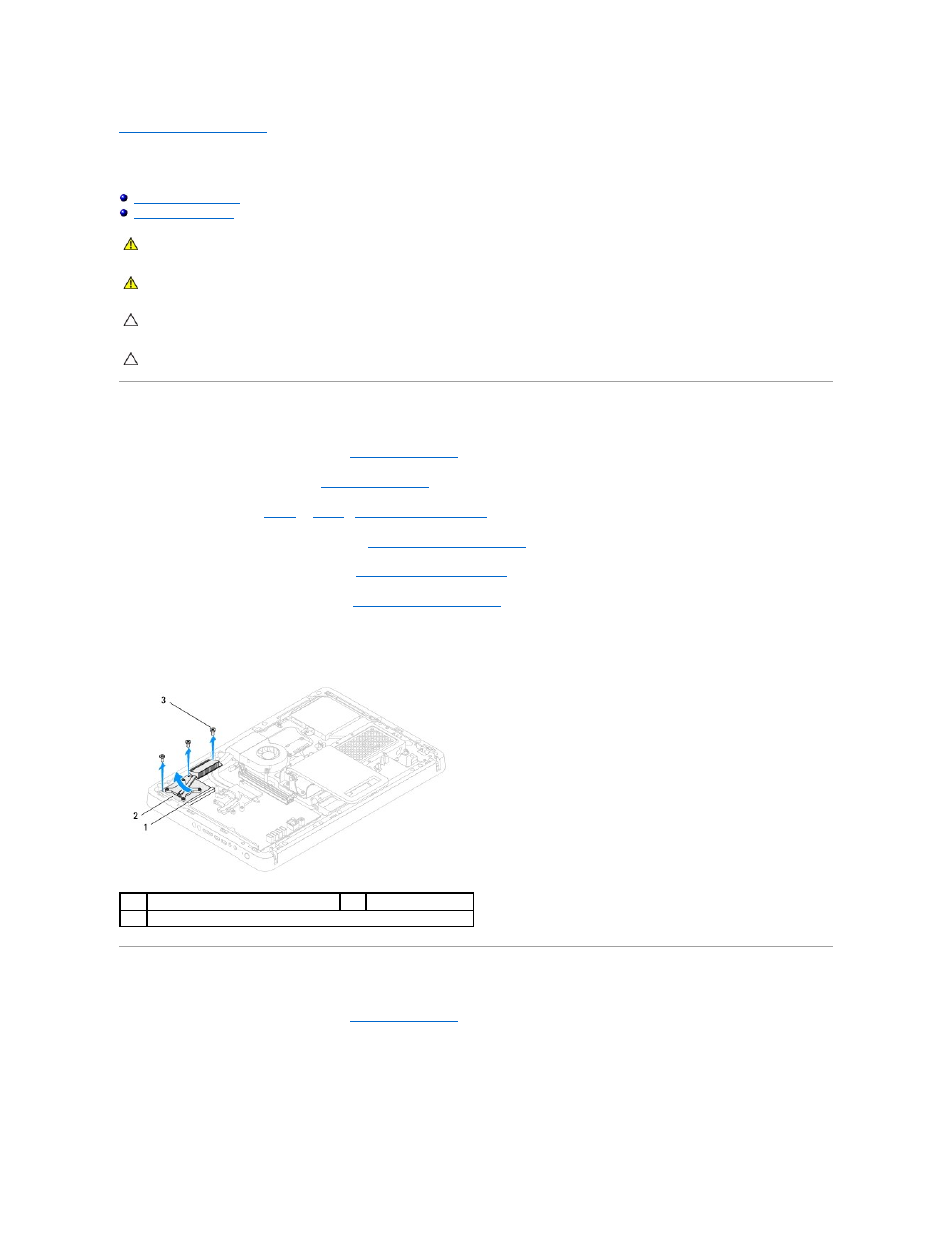

Блок MXM (приобретается дополнительно)
Руководство по обслуживанию компьютеров Dell™ Inspiron™ One 2205
Извлечение блока
MXM
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите заднюю крышку
(см. раздел
Снятие задней крышки
).
3.
Выполните инструкции с
шагу
3
по
шагу
7
в
Снятие передней подставки
.
4.
Снимите крышку задней подставки
(см. раздел
Снятие крышки задней подставки
).
5.
Снимите экран системной платы
(см. раздел
Снятие экрана системной платы
).
6.
Снимите вентилятор блока
MXM (см. раздел
Снятие вентилятора блока
MXM
).
7.
Выверните три винта
, которыми блок MXM крепится к корпусу компьютера.
8.
Извлеките блок
MXM из разъема блока MXM.
Установка блока
MXM
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Совместите паз на блоке
MXM с выступом соответствующего разъема.
3.
Вставьте блок
MXM под углом 45 градусов в разъем.
4.
Вверните три винта
, которыми блок MXM крепится к корпусу компьютера.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ОСТОРОЖНО
!
Блок
MXM может очень сильно нагреваться при обычной работе. Дайте им остыть в течение достаточного времени, прежде
чем прикасаться к ним
.
ПРЕДУПРЕЖДЕНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности
(например, к какому-либо разъему на компьютере).
1
разъем блока
MXM
2
блок
MXM
3
винты
(3)
