Системная плата
Руководство по обслуживанию Dell™ Inspiron™ 560/570
Извлечение системной платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Извлеките из системной платы все карты
PCI и PCI Express (см. раздел
Извлечение плат
PCI и PCI Express
).
4.
Снимите блок вентилятора и радиатора процессора
(см. раздел
Снятие блока вентилятора и радиатора процессора
).
5.
Извлеките процессор
(см. раздел
Снятие процессора
).
6.
Извлеките модули памяти
(см. раздел
Извлечение модуля
(или модулей) памяти
) и запишите, из какого разъема был извлечен каждый модуль,
чтобы можно было установить модули памяти в те же самые разъемы после переустановки платы
.
7.
Отсоедините все кабели от системной платы
. Перед отсоединением кабелей запомните их расположение, чтобы при установке новой системной
платы их можно было правильно подсоединить
.
8.
Извлеките восемь винтов
, которые крепят системную плату к корпусу.
9.
Осторожно поднимите системную плату вверх и извлеките ее из компьютера
.
Inspiron 560
Inspiron 570
ВНИМАНИЕ
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ВНИМАНИЕ
!
Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед тем
, как открывать
корпус
.
ВНИМАНИЕ
!
Не работайте с компьютером
, если с него сняты какие-либо крышки (включая крышку корпуса, переднюю панель, заглушки
передней панели и т. п
.).
ПРЕДУПРЕЖДЕНИЕ
.
Ремонт компьютера должен выполнять только квалифицированный специалист
. На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется
.

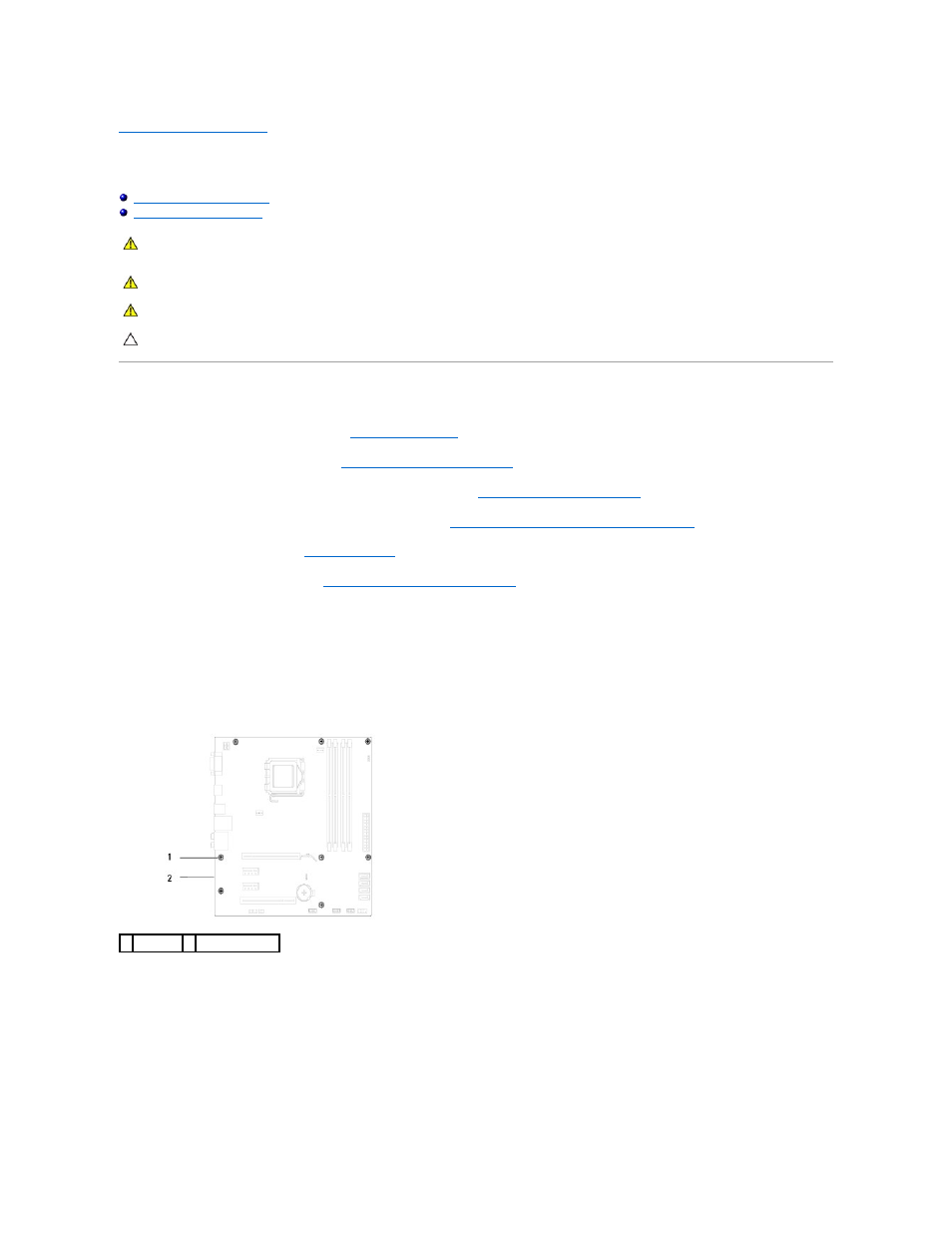

1 винты (8) 2 cистемная плата
