Страница 17
11.
Придерживая блок дисплея
, выкрутите три винта, которыми блок дисплея крепится к корпусу компьютера.
12.
Приподнимите блок дисплея и снимите его с корпуса компьютера
.
Установка блока дисплея
1.
С помощью направляющих штырей установите блок дисплея на место и закрутите три винта
, которые крепят его к корпусу компьютера.
2.
Проложите антенные кабели мини
-платы и кабель дисплея по направляющим.
3.
Проложите антенные кабели по пазам в корпусе компьютера
.
4.
Закрутите винт и подключите кабель дисплея
.
5.
Установите клавиатуру
(см. раздел
Установка клавиатуры
).
6.
Установите крышку кнопки питания
(см. раздел
Установка крышки кнопки питания
).

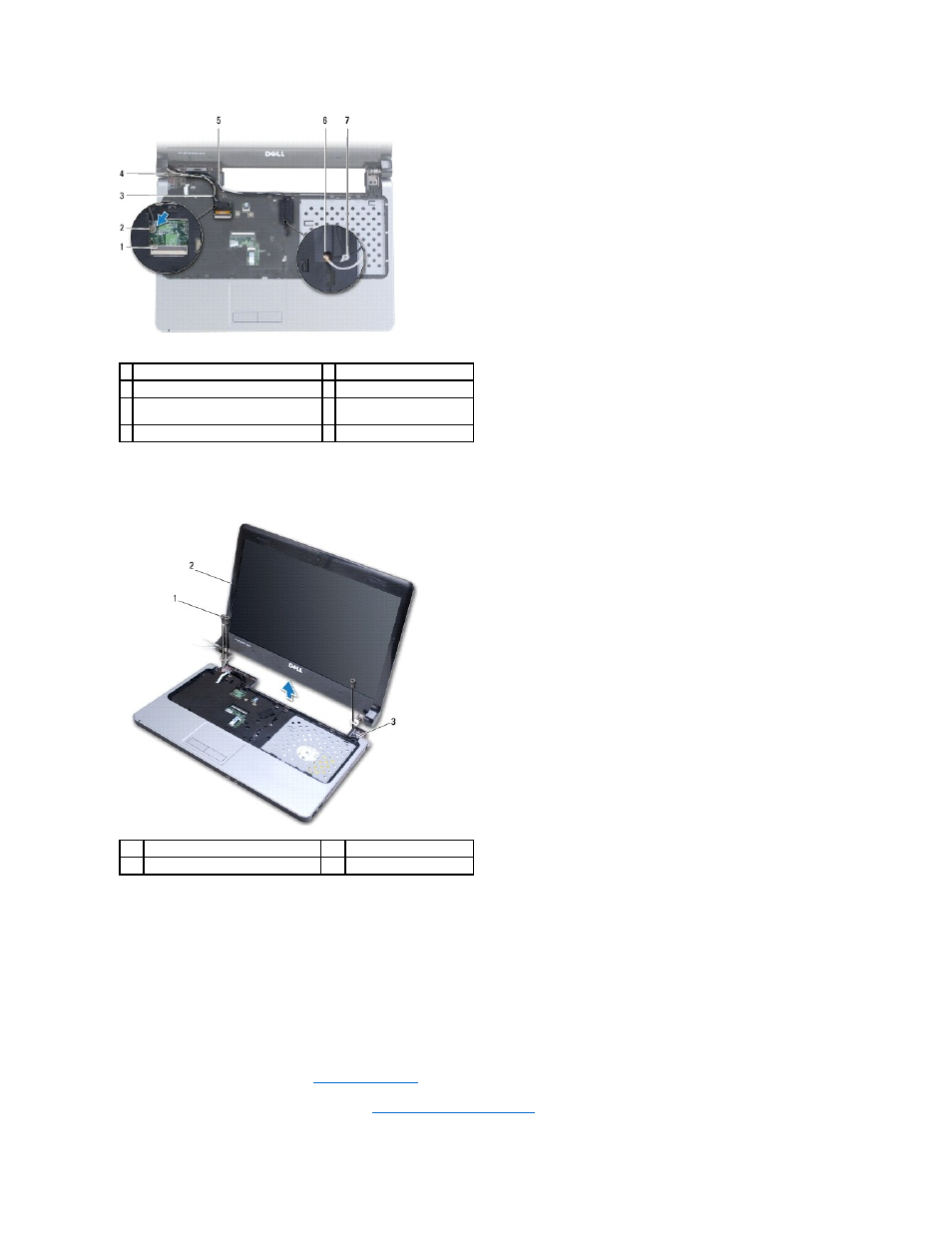

1 разъем кабеля дисплея
2 винт
3 направляющие кабеля монитора
4 кабель дисплея
5 направляющие антенных кабелей
мини
-платы
6 отверстие в корпусе
компьютера
7 антенные кабели мини-платы
1
винты
(3)
2
блок дисплея
3
направляющие
(2)
