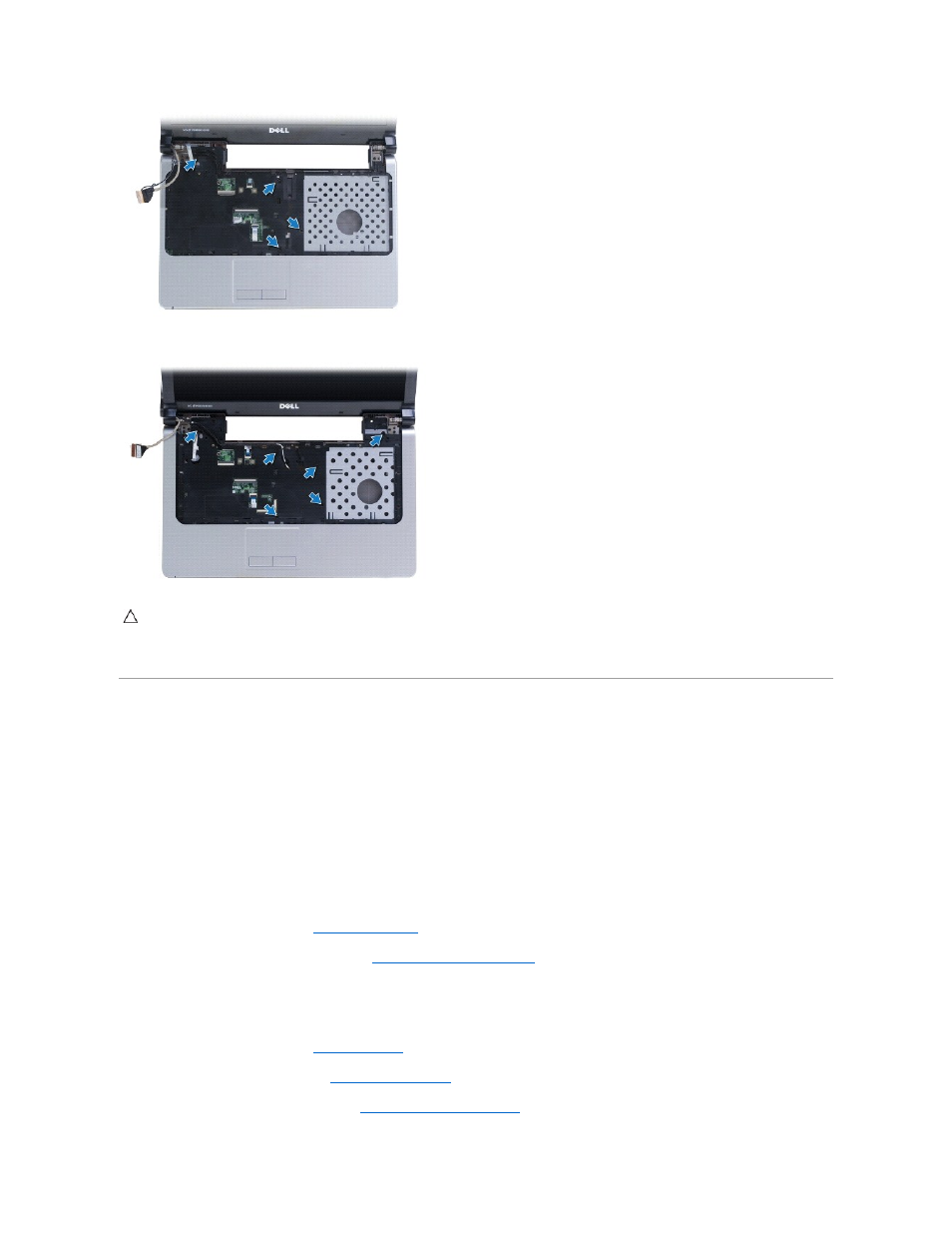

Установка подставки для рук – Инструкция по эксплуатации Dell Inspiron 1470
Страница 33
Для модели
Inspiron 1570 необходимо открутить шесть винтов на подставке для рук.
14.
Начиная с правой стороны подставки для рук осторожно потяните так
, чтобы освободить защелки подставки для рук от корпуса компьютера.
Установка подставки для рук
1.
Совместите подставку для рук с корпусом компьютера и аккуратно установите ее
.
2.
Затяните винты на подставке для рук
.
3.
Подсоедините кабели сенсорной панели и кнопки включения к системной плате
.
4.
Проложите антенные кабели мини
-платы и кабель дисплея по направляющим.
5.
Проденьте антенные кабели мини
-платы через отверстие в корпусе компьютера.
6.
Подсоедините кабель монитора и закрутите винт
.
7.
Установите клавиатуру
(см. раздел
Установка клавиатуры
).
8.
Установите крышку кнопки питания
(см. раздел
Установка крышки кнопки питания
).
9.
Затяните винты на нижней панели компьютера
.
10.
Установите крышку
WWAN/FCM модели Inspiron 1470.
11.
Установите мини
-плату (см. раздел
Замена мини
-платы
).
12.
Установите крышку модуля
(см. раздел
Установка крышки модуля
).
13.
Установите оптический дисковод
(см. раздел
Установка оптического дисковода
).
ПРЕДУПРЕЖДЕНИЕ
.
Осторожно отсоедините подставку для рук от корпуса компьютера
, стараясь не повредить ее.
