Передняя панель ввода-вывода
Руководство по обслуживанию Dell™ Inspiron™ 535/537/545/546
Извлечение передней панели ввода
Установка передней панели ввода
Извлечение передней панели ввода
- вывода
1.
Выполните процедуры
, описанные в разделе
Подготовка к работе
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите лицевую панель
(смотрите раздел
Снятие лицевой панели
).
4.
Отсоедините все кабели
, подсоединенные к плате ввода-вывода, от системной платы.
5.
Выверните винт
, которым панель ввода/вывода крепится к корпусу.
6.
Осторожно извлеките панель ввода
-вывода из компьютера.
Установка передней панели ввода
-вывода
1.
Выровняйте фиксатор панели ввода
-вывода и вставьте его в соответствующий разъем.
2.
Вверните обратно винт
, которым панель ввода/вывода крепится к корпусу.
3.
Подсоедините кабели к разъемам системной платы
.
ОСТОРОЖНО
:
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения об эффективных мерах обеспечения безопасности см. на главной странице «О
соответствии нормативным документам» по адресу
www.dell.com/regulatory_compliance.
ОСТОРОЖНО
:
Во избежание поражения электрическим током обязательно отключайте компьютер от электросети перед снятием крышки
корпуса
.
ОСТОРОЖНО
:
Не работайте с компьютером
, если с него сняты какие- либо крышки (включая крышку корпуса, переднюю панель,
заглушки передней панели и т. п
.).
ПРИМЕЧАНИЕ
:
Перед отсоединением кабелей запомните их расположение
, чтобы при установке новой панели ввода/вывода их можно было
правильно подсоединить
.
ВНИМАНИЕ
:
При извлечении панели ввода
/вывода из компьютера будьте предельно осторожными. Неосторожность может привести к
повреждению разъемов кабелей и зажимов
.

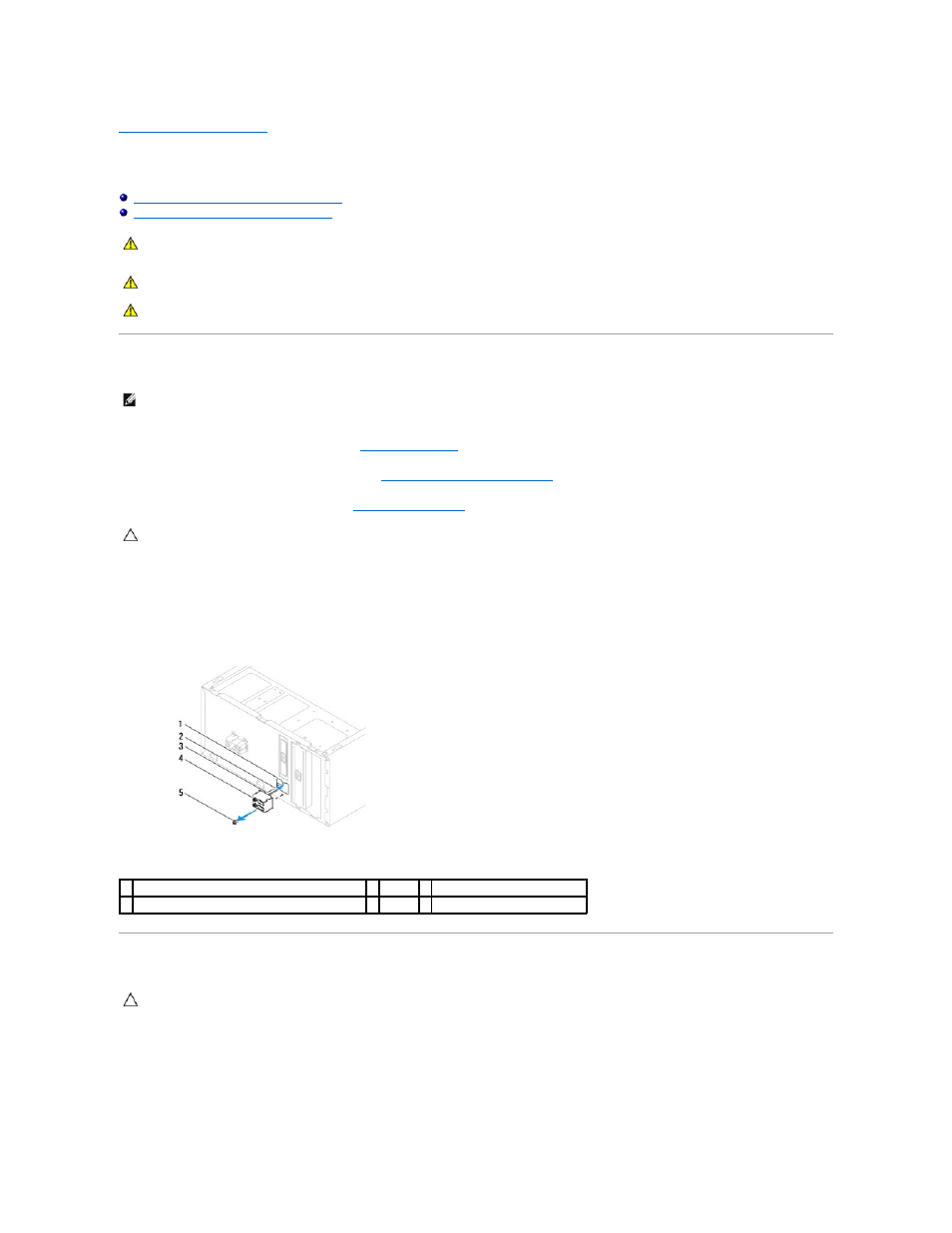

1 слот для зажимного ключа панели ввода-вывода 2 кабели 3 фиксатор панели ввода-вывода
4 панель ввода-вывода
5 винт
ВНИМАНИЕ
:
При вставке панели ввода
-вывода в компьютер старайтесь не повредить разъемы кабелей и зажимы для кабелей.
