176
Установка и замена компонентов
3
Подсоедините черный кабель антенны с серой полоской к разъему
«aux» (
черный треугольник), а белый кабель антенны с серой полоской
к разъему «main» (белый треугольник).
4
Храните неиспользуемые антенные кабели в защитной лавсановой
пластине.
5
Установите крышку на место и затяните невыпадающие винты.
Извлечение платы WPAN
1
Выполните процедуры, описанные в разделе «Перед установкой» на
2
Переверните компьютер.
3

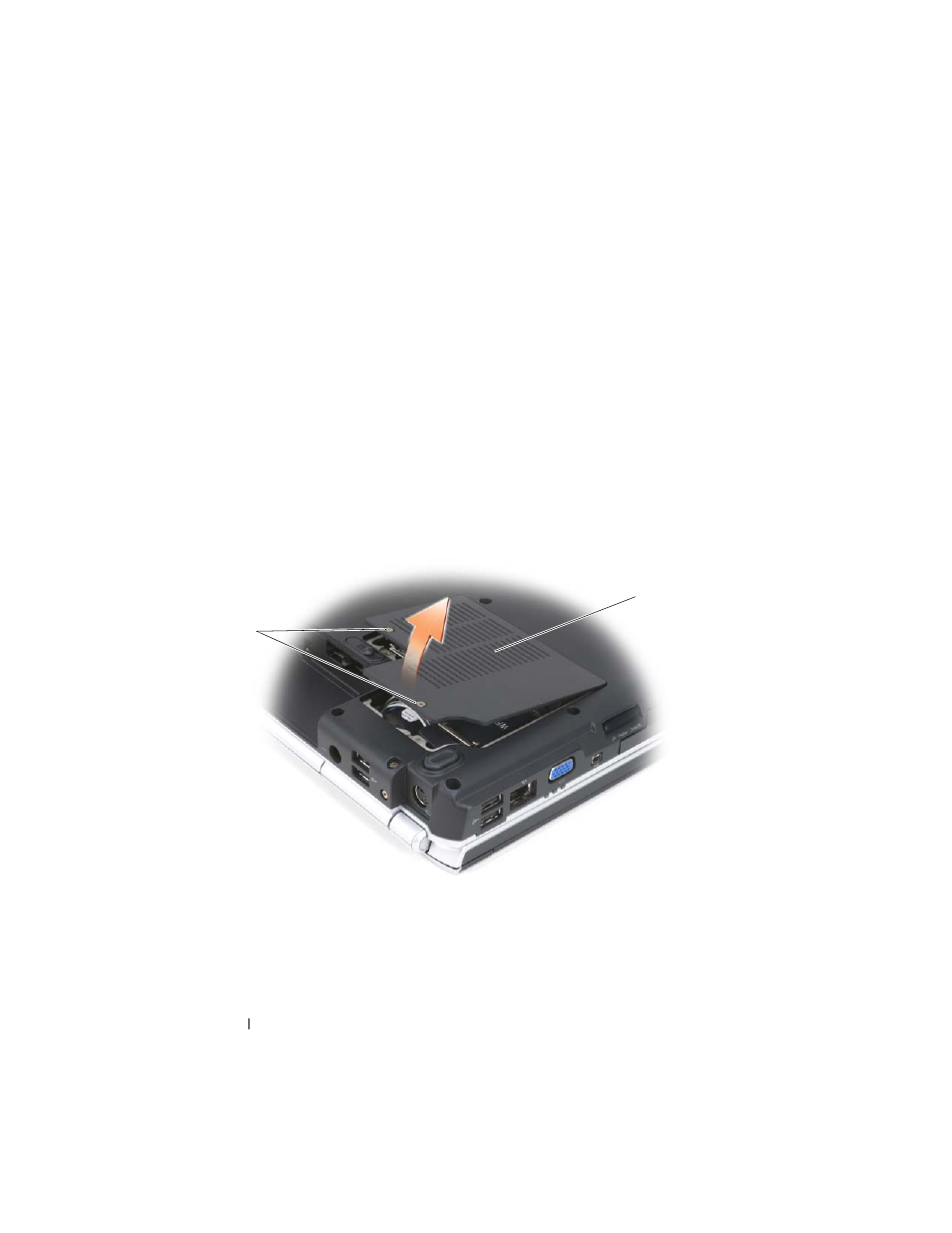

Отверните невыпадающие винты на крышке отсека для мини-платы и
снимите ее.
4
Отсоедините кабель антенны от платы
WPAN
.
1
невыпадающие винты (2)
2
крышка
1
2
