Плата ввода-вывода
Руководство по обслуживанию Dell™ Inspiron™ N5110
Извлечение платы ввода
-вывода
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите дисплей в сборе
(см. раздел
Снятие дисплея в сборе
).
3.
Следуйте инструкциям
, описанным в
Шаг
2
-
Шаг
12
в разделе
Извлечение системной платы
.
4.
Снимите шарнирную крышку
(смотрите раздел
Снятие крышки шарнира
).
5.
Извлеките мини
-плату (или мини-платы) (см. раздел
Извлечение мини
-плат(ы)
).
6.
Выверните два винта
, которыми плата ввода-вывода крепится к корпусу компьютера.
7.
Под углом поднимите плату ввода
-вывода, чтобы извлечь разъемы на плате из пазов на корпусе компьютера.
Установка платы ввода
-вывода
1.
Вставьте разъемы на плате ввода
-вывода в пазы на корпусе компьютера, затем установите плату ввода-вывода на корпус компьютера.
2.
Вверните обратно два винта
, которыми плата ввода-вывода крепится к корпусу компьютера.
3.
Установите на место мини
-плату (или мини-платы) (см. раздел
Установка мини
- плат(ы)
).
4.
Установите на место крышку шарнира
(смотрите раздел
Заменакрышки шарнира
).
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или периодически
прикасаясь к неокрашенной металлической поверхности
.
ВНИМАНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На ущерб, вызванный неавторизованным
обслуживанием
, гарантия не распространяется.
ВНИМАНИЕ
.
Во избежание повреждения системной платы извлеките основной аккумулятор
(см. раздел
Извлечение аккумулятора
) перед
началом работы с внутренними компонентами компьютера
.

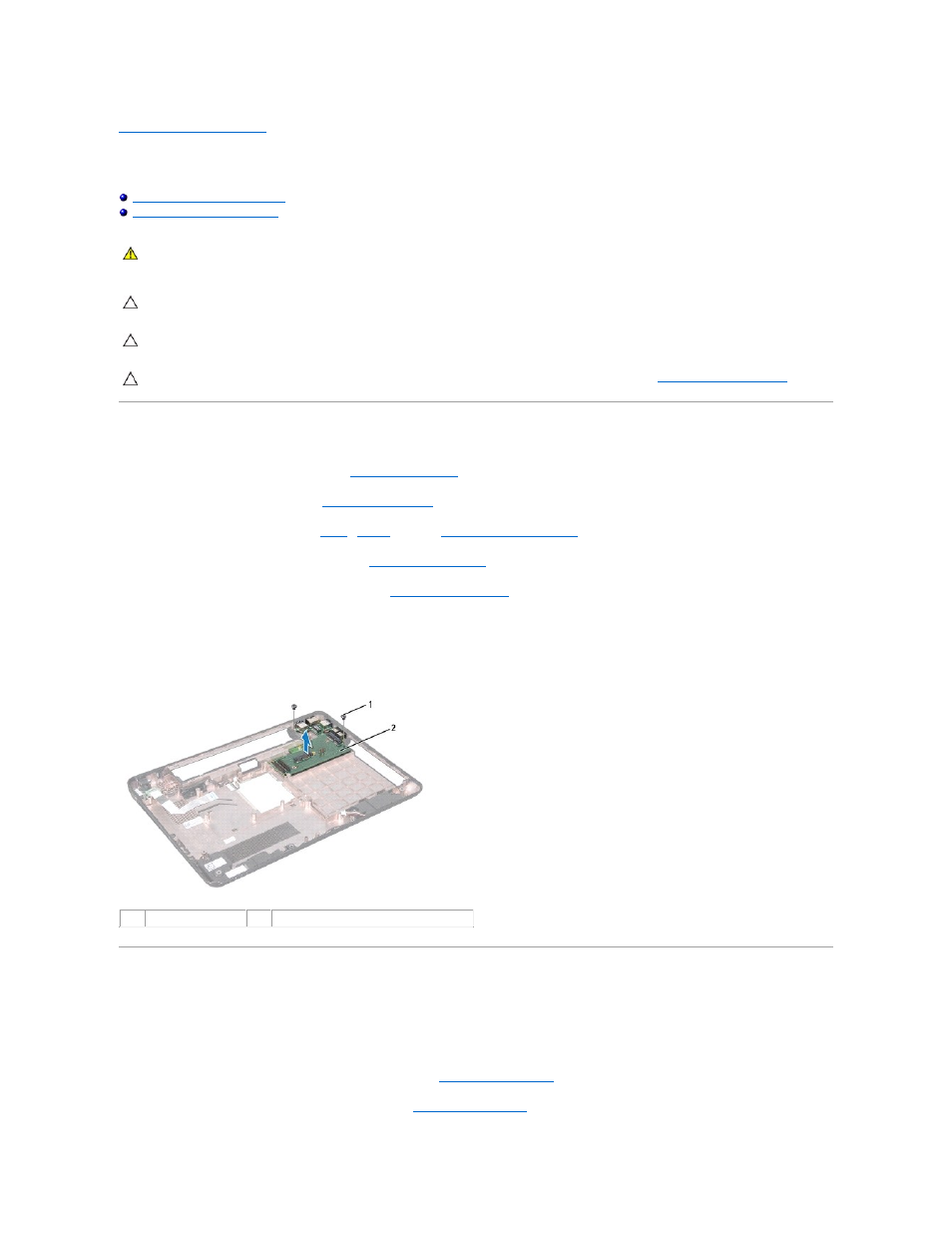

1
винты
(2)
2
плата ввода
-вывода
