26
|
Установка
3
Подсоедините кабель МВБ к разъему батарей ИБП (см. Рис. 17).
Прикрепите крышку разъема батарей к задней панели ИБП при помощи винтов,
которые вы вынули на этапе 1.

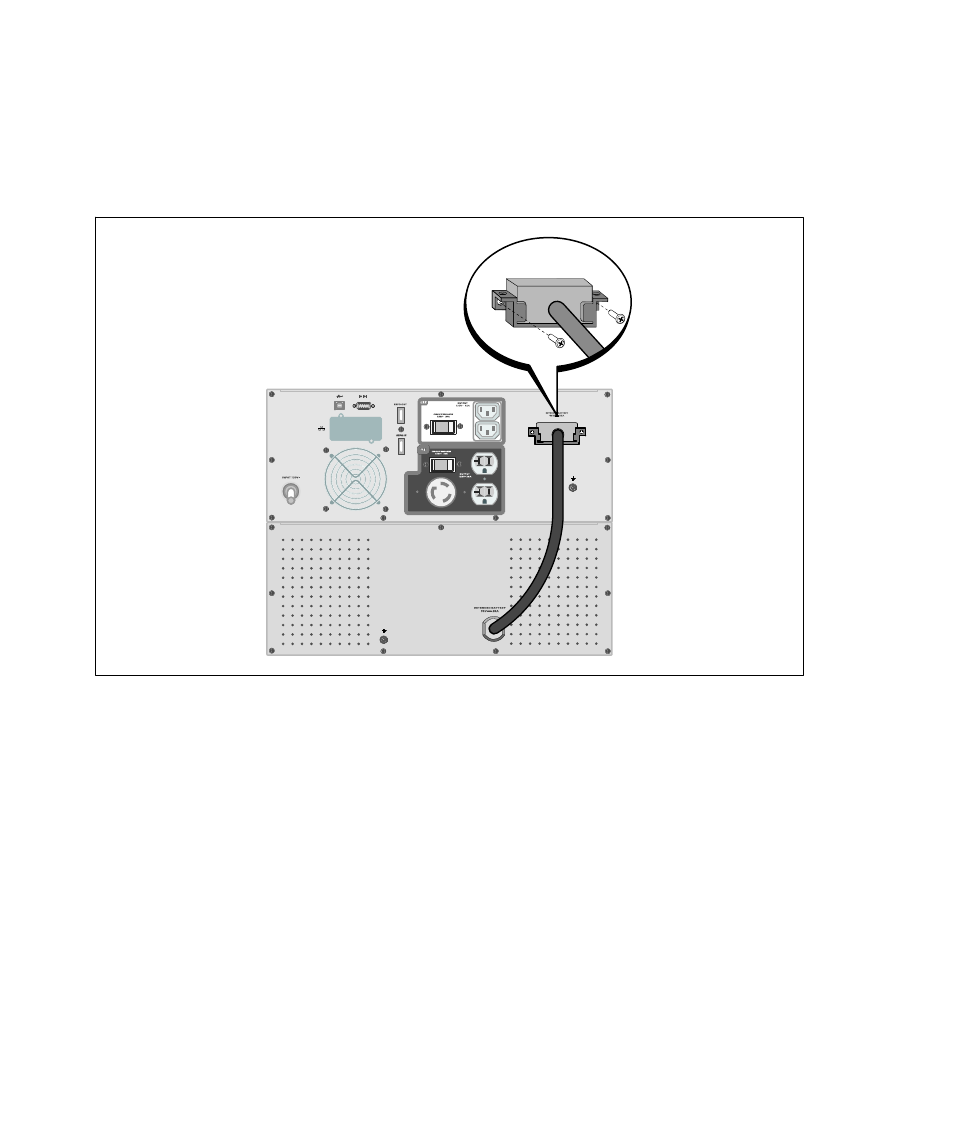

Рис. 17. Установка МВБ
Установка ИБП
Для установки ИБП:
1
Если вы планируете использовать Программy управления ИБП Dell, подключите свой
компьютер к USB-порту при помощи прилагающегося кабеля. Для получения
дополнительной информации о вариантах коммуникационных подключений см.
стр. 59.
2
Если блок оснащен проводниками для заземления или контакта с незаземленными
металлическими деталями, подсоедините кабель заземления (не входит в комплект)
к винту заземления. Расположение винта заземления для каждой модели см. в
разделе «Идентификация задних панелей ИБП» на стр. 15.
